سقف یوبوت یکی از نوآوری‌های کلیدی است که با ایجاد فضاهای خالی در دال بتنی، به طور چشمگیری میزان مصرف بتن را کاهش می‌دهد. به طور کلی، میزان مصرف بتن در سقف یوبوت (U-Boot) بین ۲۵۰ تا ۳۵۰ کیلوگرم بر متر مربع از سطح سقف متغیر است. این مقادیر، بسته به ضخامت دال نهایی، ابعاد و نوع قالب‌های یوبوت و فواصل بین آن‌ها، می‌تواند تا ۳۰ درصد کمتر از سقف‌های دال تخت با ظرفیت باربری مشابه باشد که این خود نشان‌دهنده بهینگی قابل توجه این سیستم است. این کاهش نه تنها به صرفه‌جویی اقتصادی منجر می‌شود، بلکه بار مرده سازه را کاهش داده و انعطاف‌پذیری بیشتری در طراحی معماری و سازه‌ای به ارمغان می‌آورد.

یوبوت چیست – میزان مصرف بتن در سقف یوبوت چقدر است؟

سقف یوبوت ترکیبی کارآمد از بهینه‌سازی سازه‌ و صرفه‌جویی اقتصادی است. با کاهش مصرف بتن تا مرز ۳۵ درصد در مقایسه با دال‌های توپر تخت، نه‌تنها مصرف سیمان و مصالح پایه ساختمانی به حداقل می‌رسد، بلکه پایداری سازه در برابر زلزله افزایش یافته و آزادی عمل کامل به طراحان معماری داده می‌شود. متره دقیق قالب‌ها، اعمال ضرایب پرت واقعی، رعایت بتن‌ریزی دومرحله‌ای و کنترل کیفیت قالب‌ها ضامن دستیابی به برآوردهای ریالی بهینه در اجرای این سیستم در پروژه‌های ساختمانی است.

مصرف بتن در دال‌های یوبوت به ضخامت کل دال و نوع قالب انتخابی بستگی مستقیم دارد. برآورد دقیق میزان مصرف بتن در این نوع سقف‌ها نقشی اساسی در متره، برنامه‌ریزی مالی و کنترل کیفیت پروژه دارد.

 جدول میزان مصرف بتن یوبوت بر اساس ضخامت‌های رایج

این جدول نشان می‌دهد که یک دال توپر با ضخامت ۳۵ سانتی‌متر به ۰٫۳۵ متر مکعب بتن در هر متر مربع نیاز دارد، در حالی که یوبوت این رقم را به حدود ۰٫۱۸ متر مکعب کاهش می‌دهد؛ یعنی صرفه‌جویی خالص نزدیک به ۰٫۱۷ متر مکعب بتن در هر متر مربع. بنابراین، مصرف خالص بتن در سیستم یوبوت به طور میانگین بین ۰٫۱۳ تا ۰٫۱۹ متر مکعب به ازای هر متر مربع (معادل حدود ۲۸۰ تا ۴۲۰ کیلوگرم بر متر مربع) متغیر است.

یوبوت سقف

مراحل گام به گام آموزش متره و برآورد مصالح در سقف یوبوت

فرآیند محاسبه دقیق به صورت زیر انجام می‌شود:

الف: فرمول اصلی

حجم بتن مصرفی = حجم دال توپر منهای حجم فضای خالی قالب‌ها بعلاوه حجم ضایعات بتن‌ریزی

۱. محاسبه حجم دال توپر کل:

مساحت کل سقف × ضخامت دال

۲. محاسبه حجم اسمی یک قالب:

طول قالب × عرض قالب × ارتفاع مفید قالب

۳. کسر حجم توپر ناشی از پایه و زوایای قالب:

قالب‌های یوبوت معمولاً دارای شیب جانبی برای خروج از قالب تزریق هستند، بنابراین حجم خالص هوای داخل قالب حدود ۹۰ تا ۹۵ درصد حجم مکعب مستطیل محاطی آن است:

حجم مفید هر قالب = ابعاد اسمی × ضریب هندسی قالب (معمولاً ۰٫۹۲)

۴. محاسبه حجم کل فضاهای خالی:

تعداد کل قالب‌های کار گذاشته شده × حجم مفید هر قالب

۵. اعمال ضریب پرت و افت بتن:

به دلیل خطای قالب‌بندی زیرین، تغییر شکل ناچیز قالب، بتن ته‌مانده در تراک‌میکسر و پمپ، ضریب پرت بین ۳ تا ۵ درصد به حجم خالص افزوده می‌شود.

مثال عددی کاربردی از برآورد بتن در پروژه واقعی

مثال ۱: دال مسکونی با مساحت متوسط

مشخصات فرضی:

• مساحت سقف: ۲۰۰ متر مربع

• ضخامت دال: ۳۰ سانتی‌متر (۰٫۳۰ متر)

• قالب یوبوت تک: ۵۲×۵۲ با ارتفاع ۲۰ سانتی‌متر

• تعداد قالب چیده شده در نقشه: ۵۵۰ عدد

• ضریب پرت بتن: ۴ درصد

محاسبات:

۱. حجم دال توپر کل:

۲۰۰ × ۰٫۳۰ = ۶۰٫۰۰ متر مکعب

۲. حجم یک قالب یوبوت:

۰٫۵۲ × ۰٫۵۲ × ۰٫۲۰ × ۰٫۹۲ = ۰٫۰۴۹۷ متر مکعب

۳. حجم کل فضای خالی قالب‌ها:

۵۵۰ × ۰٫۰۴۹۷ = ۲۷٫۳۳ متر مکعب

۴. حجم خالص بتن بدون پرت:

۶۰٫۰۰ – ۲۷٫۳۳ = ۳۲٫۶۷ متر مکعب

۵. حجم نهایی سفارش با احتساب پرت:

۳۲٫۶۷ × ۱٫۰۴ = ۳۳٫۹۷ متر مکعب بتن آماده

شاخص مصرف در هر متر مربع:

۳۳٫۹۷ ÷ ۲۰۰ = حدود ۰٫۱۷ متر مکعب در هر متر مربع.

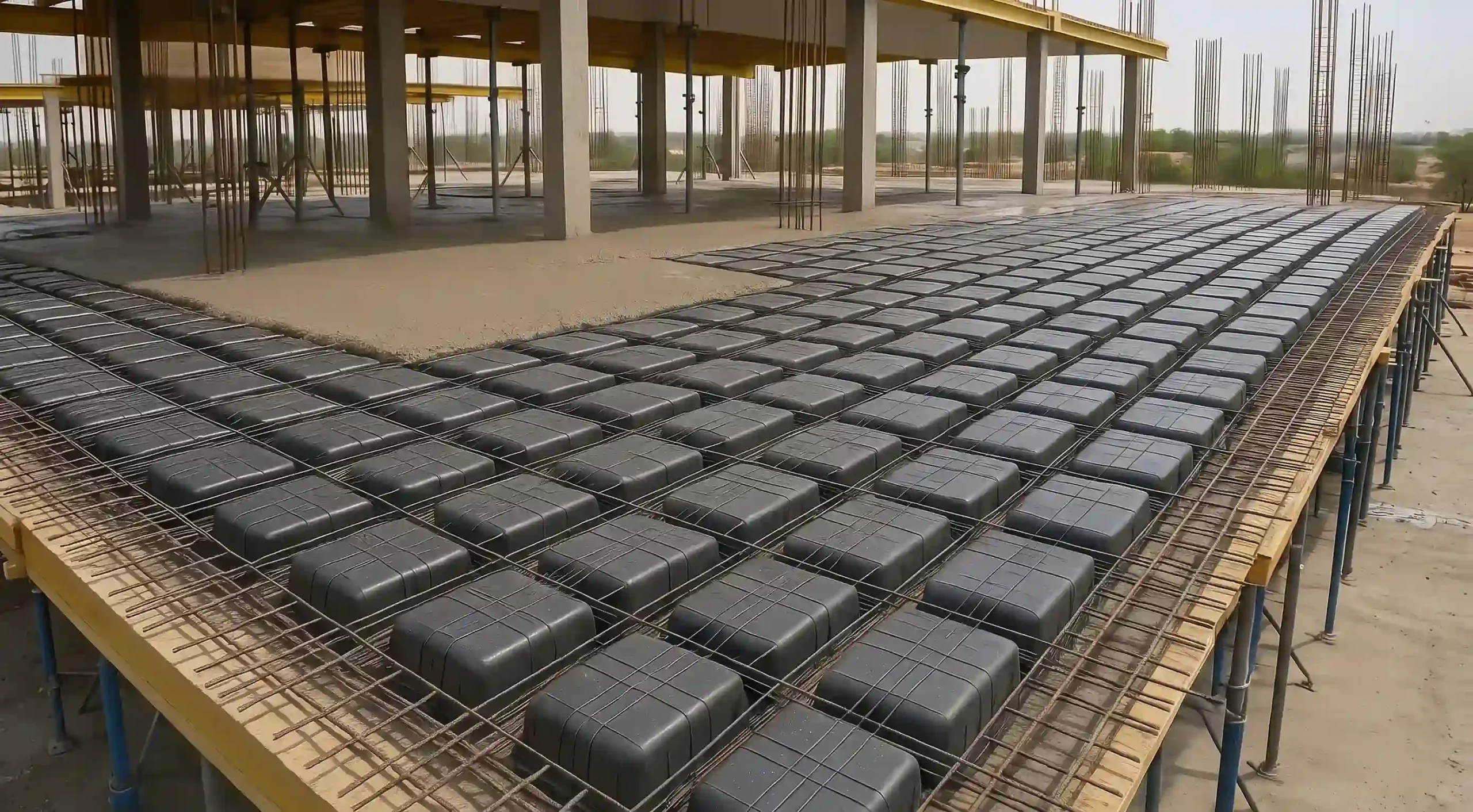

سقف های یوبوت

عوامل تعیین‌کننده در محاسبه حجم بتن سقف یوبوت

برای جلوگیری از مغایرت در متره و برآورد و کارگاه، عوامل زیر باید دقیقاً در نظر گرفته شوند:

الف: شکل و ابعاد قالب یوبوت

قالب‌ها معمولاً دارای ابعاد قاعده ۵۲×۵۲ سانتی‌متر با پایه‌های تعبیه‌ه‌شده در ارتفاع‌های مختلف هستند:

1. قالب تک (Single): در ارتفاع‌های ۱۰، ۱۳، ۱۶ و ۲۰ سانتی‌متر برای دال‌های با ضخامت ۲۴ تا ۳۲ سانتی‌متر.

2. قالب دوبل (Double): از اتصال دو قالب بر روی هم تشکیل شده و دارای ارتفاع‌های ۲۴، ۲۸، ۳۲ و ۳۶ سانتی‌متر است. این قالب‌ها حفره بزرگ‌تری ایجاد کرده و مصرف بتن را بیش از قالب‌های تک کاهش می‌دهند.

ب: ضخامت بتن تحتانی و فوقانی (بتن تاپینگ و لایه زیرین)

طبق ضوابط فنی، ضخامت لایه بتن زیر قالب (پوشش زیرین به علاوه بتن کفی) معمولاً بین ۵ تا ۷ سانتی‌متر و ضخامت لایه بتنی روی قالب (بتن فشاری رویه) بین ۶ تا ۸ سانتی‌متر در نظر گرفته می‌شود. تغییر هر سانتی‌متر در این ضخامت‌ها، مستقیماً ۱۰ لیتر در هر متر مربع به حجم بتن می‌افزاید.

ج: عرض جان تیرچه‌ها (فاصله بین قالب‌ها)

فاصله افقی بین قالب‌ها که ضخامت جان تیرچه‌های دوطرفه (Rib) را تشکیل می‌دهد، عموماً بین ۱۲ تا ۲۰ سانتی‌متر در نظر گرفته می‌شود. افزایش این فاصله برای عبور میلگردهای خمشی بیشتر یا مقاومت برشی بالاتر، حجم بتن را افزایش می‌دهد.

د: نوارهای صلب دور ستون‌ها و کنترل برش پانچ

در اطراف ستون‌ها، به دلیل وجود تنش‌های برشی و لنگرهای منفی شدید، قالب‌های یوبوت حذف می‌شوند تا ناحیه توپر موسوم به سرستون مدفون (Drop Panel مدفون) شکل گیرد. این ناحیه توپر در محدوده ۱٫۵ تا ۲٫۵ برابری بعد ستون ایجاد می‌شود و مصرف بتن را در آن بخش به دال توپر تبدیل می‌کند که باید در محاسبات لحاظ گردد.

مقایسه مصرف بتن سقف یوبوت با دیگر سقف‌های متداول

مزایا و معایب فنی اجرای سقف یوبوت

برای انتخاب این سقف در فاز طراحی، شناخت نقاط قوت و چالش‌های اجرایی آن ضروری است.

الف: مزایای کلیدی سیستم یوبوت

1. کاهش چشمگیر بار مرده و بتن مصرفی: صرفه‌جویی ۲۰ تا ۳۵ درصدی در بتن‌ریزی که به کاهش ابعاد ستون‌ها، دیوارهای برشی و ابعاد فونداسیون منتهی می‌شود.

2. امکان اجرای دهانه‌های بزرگ: دهانه‌های بدون ستون میانی تا حدود ۱۲ الی ۱۶ متر با حداقل خیز و لرزش به دلیل ممان اینرسی بالای مقطع مجوف.

3. حذف تیرهای آویز و ارتقای معماری: ایجاد سقف یکپارچه تخت زیرین که انعطاف بالایی در لوله‌کشی تاسیسات، تیغه‌بندی آزاد و کاهش ارتفاع کلی ساختمان ایجاد می‌کند.

4. ارتقای ایمنی لرزه‌ای: کاهش نیروی اینرسی ناشی از زلزله بر اساس رابطه مستقیم وزن مرده با برش پایه لرزه‌ای طبق استاندارد ۲۸۰۰.

5. عایق‌بندی صوت و حرارت: وجود حفره‌های هوای محبوس عملکرد آکوستیک سقف را تا حدود ۴۵ تا ۵۰ دسی‌بل بهبود می‌بخشد.

ب: معایب و محدودیت‌ها اجرایی

1. حساسیت بالا در کنترل شناوری قالب‌ها: نیروی ارشمیدسی بتن تازه تمایل به بالا راندن قالب‌ها دارد و مهار نکردن آن موجب عدم رعایت پوشش بتن رویه می‌شود.

2. حساسیت ویبره‌زنی زیر قالب: نفوذ ناکافی بتن به زیر قالب می‌تواند کرمو شدن دال زیرین را به همراه داشته باشد.

3. هزینه‌های لجستیک و انبارداری: حجم بالای قالب‌ها نیازمند فضای نگهداری ایمن دور از تابش طولانی‌مدت نور آفتاب است.

4. تمهیدات بازشوهای بزرگ: بازشوهای با ابعاد بزرگ نیازمند پیش‌بینی در فاز محاسبات و جای‌گذاری نوار صلب (دال توپر) پیرامون بازشو هستند.

یوبوت در ساختمان

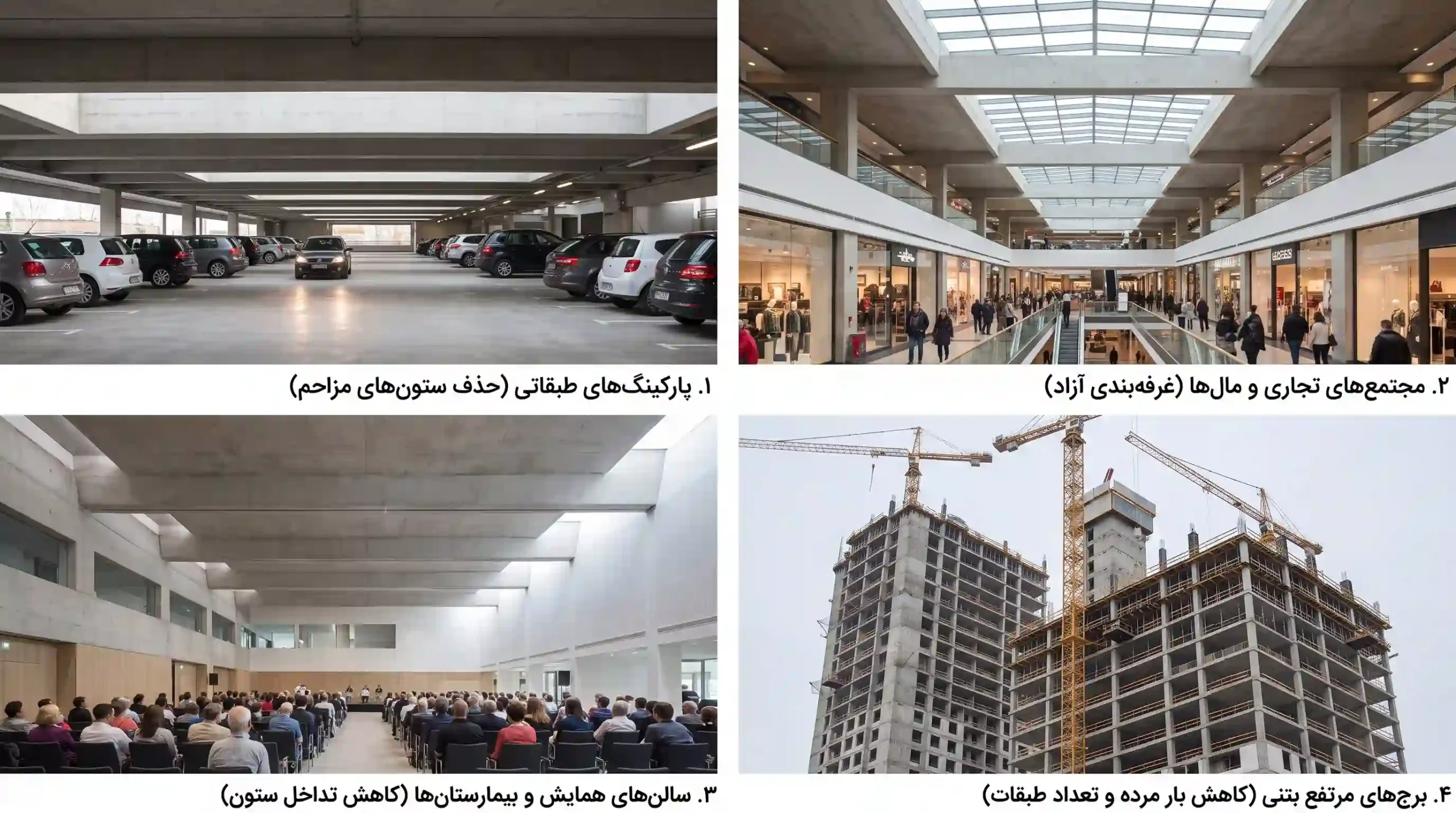

کاربردهای شاخص سقف یوبوت در سازه‌های مدرن

به دلیل دهانه‌های آزاد و عملکرد دوطرفه، این سیستم انتخابی استاندارد برای پروژه‌های زیر به شمار می‌رود:

1. پارکینگ‌های طبقاتی تجاری و مسکونی به منظور بهینه‌سازی مسیر گردش خودرو و حذف ستون‌های مزاحم

2. مجتمع‌های تجاری بزرگ و مال‌ها با نیاز به غرفه‌بندی آزاد و تغییر کاربری فضاهای تجاری

3. سالن‌های همایش، آمفی‌تئاترها، بیمارستان‌ها و مراکز آموزشی که کاهش تداخل ستون و انتقال صوت اولویت دارد

4. برج‌های مرتفع بتنی جهت کاهش تعداد طبقات فنی و کاهش بار وارد بر پی

نکات کلیدی اجرایی برای کنترل مصرف بتن در سقف یوبوت

رعایت نکات فنی در کارگاه مانع از افزایش ناخواسته مصرف بتن و خرابی دال می‌شود:

الف: اجرای بتن‌ریزی در دو مرحله پیوسته

برای جلوگیری از پدیده شناوری (بلند شدن قالب‌ها به دلیل سبکی پلی‌پروپیلن)، بتن‌ریزی باید در دو لایه انجام شود:

1. لایه اول: بتن‌ریزی با اسلامپ بالا و استفاده از روان‌کننده تا تراز لایه زیرین و پایه‌های قالب (ضخامت حدود ۵ تا ۸ سانتی‌متر).

2. لایه دوم: پس از گیرش اولیه نسبی لایه اول (قبل از تشکیل درز سرد)، بتن‌ریزی لایه‌های میانی تیرچه‌ها و رویه قالب با پمپ و ویبراتور متناسب تکمیل می‌شود.

ب: کنترل اسلامپ بتن

اسلامپ بتن در دال‌های یوبوت باید بین ۱۲ تا ۱۶ سانتی‌متر همراه با فوق‌روان‌کننده بر پایه پلی‌کربوکسیلات اتر تنظیم شود. بتن با اسلامپ پایین به زیر قالب‌ها نفوذ نکرده و فضای خالی پرنشده باقی می‌گذارد.

ج: بررسی کیفیت قالب پیش از نصب

قالب‌های ضایعاتی یا نامرغوب در اثر لگدکوب شدن کارگران حین آرماتوربندی یا فشار پمپ بتن دچار شکستگی می‌شوند. هر قالبی که ترک بردارد، توسط بتن پر شده و مصرف بتن و بار مرده سقف را بدون کارایی بالا می‌برد.

د: مهار اصولی قالب‌ها به شبکه زیرین

قالب‌های یوبوت به وسیله سیم آرماتوربندی یا بست‌های تعبیه‌شده به شبکه میلگرد پایین محکم بسته می‌شوند تا خط تقارن تیرچه‌ها حین بتن‌ریزی حفظ شود.

ضوابط استاندارد اجرای سقف یوبوت – مبحث نهم مقررات ملی ساختمان

طراحی و اجرای دال‌های بتنی مجوف حاوی قالب‌های ماندگار یوبوت باید مطابق با ضوابط مبحث نهم مقررات ملی ساختمان و مدارک فنی مرکز تحقیقات راه، مسکن و شهرسازی صورت گیرد:

1. حداقل ضخامت بتن در لایه زیرین نباید کمتر از ۵۰ میلی‌متر و کمتر از پوشش بتنی میلگردها (کاور بتن) به علاوه قطر بزرگ‌ترین سنگدانه باشد.

2. حداقل ضخامت بتن بر روی قالب‌های یوبوت نباید از ۵۰ میلی‌متر کمتر باشد. در اکثر طراحی‌ها حداقل ۶۰ تا ۷۰ میلی‌متر برای تامین مقاومت فشاری و مهار انقباض و خزش توصیه می‌شود.

3. عرض جان تیرچه‌ها در هیچ نقطه‌ای نباید از ۱۰۰ میلی‌متر کمتر باشد تا فضای کافی برای عبور سنگدانه‌ها و لوله‌های پمپ فراهم گردد.

4. استفاده از میلگردهای سنجاقی یا خاموت‌های باز در جان تیرچه‌ها برای پیوستگی دو لایه دال بالا و پایین طبق نقشه محاسب الزامی است.

جدول هزینه‌های مربوط به اجرای بتن‌ریزی و قطعات سقف یوبوت در پاییز ۱۴۰۵

نکته بودجه‌بندی: در پروژه‌های با متراژ بیش از ۱۰۰۰ متر مربع، خرید عمده قالب و عقد قرارداد مستقیم با کارخانه‌های بتن آماده معمولاً شامل تخفیف‌های حجمی ۵ تا ۱۰ درصدی می‌شود.

سوالات متداول

1. یوبوت چیست و چه تفاوتی با سایر سقف‌ها دارد؟

یوبوت یک سیستم دال بتنی مجوف (توخالی) دوطرفه است که در آن از قالب‌های پلاستیکی برای ایجاد فضاهای خالی در داخل دال استفاده می‌شود. تفاوت اصلی آن با سقف‌های سنتی مانند دال تخت توپر، در کاهش قابل توجه وزن مرده و مصرف بتن است، در حالی که امکان ایجاد دهانه‌های بلندتر و انعطاف‌پذیری بیشتر در طراحی معماری را فراهم می‌کند. در مقایسه با تیرچه بلوک، یوبوت قابلیت دوطرفه بودن و حذف تیرهای آویز را دارد.

2. آیا استفاده از یوبوت واقعاً باعث کاهش مصرف بتن می‌شود؟

بله، استفاده از یوبوت به طور قطع باعث کاهش مصرف بتن می‌شود. این کاهش معمولاً بین ۱۵ تا ۳۰ درصد نسبت به یک دال بتنی توپر با ظرفیت باربری مشابه است. دلیل این امر، حذف بتن از نواحی کم‌تنش در مرکز دال توسط قالب‌های یوبوت است که بدون کاهش مقاومت سازه، حجم بتن را کم می‌کند.

3. حداقل و حداکثر ضخامت دال در سقف یوبوت چقدر است؟

حداقل ضخامت دال در سقف یوبوت معمولاً حدود ۲۵ سانتی‌متر است که شامل حداقل ۵ سانتی‌متر بتن در زیر قالب، ارتفاع قالب (مثلاً ۱۵ سانتی‌متر) و حداقل ۵ سانتی‌متر بتن در روی قالب می‌شود. حداکثر ضخامت دال می‌تواند تا ۶۰ سانتی‌متر یا بیشتر نیز برسد که این امر به دهانه سقف، بارهای وارده و نوع قالب یوبوت بستگی دارد. انتخاب ضخامت بهینه بر اساس محاسبات سازه‌ای و آیین‌نامه‌ها انجام می‌شود.

4. چه عواملی بر قیمت نهایی سقف یوبوت تاثیر می‌گذارند؟

قیمت نهایی سقف یوبوت تحت تاثیر عوامل متعددی قرار دارد که مهم‌ترین آن‌ها عبارتند از: قیمت قالب‌های یوبوت، هزینه بتن (شامل خرید، حمل و پمپاژ)، هزینه آرماتوربندی، هزینه‌های قالب‌بندی زیرین، و دستمزدهای اجرایی. ابعاد و پیچیدگی پروژه، موقعیت جغرافیایی، و نوسانات قیمت مصالح نیز بر قیمت نهایی تاثیرگذارند.

5. آیا سقف یوبوت در برابر زلزله مقاوم است و چه استانداردهایی دارد؟

بله، سقف یوبوت به دلیل کاهش وزن مرده سازه، عملکرد بسیار خوبی در برابر نیروهای جانبی زلزله از خود نشان می‌دهد. کاهش وزن به معنای کاهش نیروی اینرسی در هنگام زلزله است که منجر به کاهش تنش‌ها در ستون‌ها و فونداسیون می‌شود. طراحی و اجرای سقف یوبوت باید مطابق با استانداردهای لرزه‌ای ملی و بین‌المللی، از جمله مبحث ۶ (بارهای وارد بر ساختمان) و مبحث ۹ (طرح و اجرای ساختمان‌های بتن آرمه) مقررات ملی ساختمان ایران و آیین‌نامه‌های طراحی لرزه‌ای (مانند استاندارد ۲۸۰۰) باشد.

نتیجه گیری

در این مقاله به بررسی جامع میزان مصرف بتن در سقف یوبوت پرداختیم و دریافتیم که این سیستم با ایجاد فضاهای خالی هوشمندانه، به طور قابل توجهی مصرف بتن را کاهش می‌دهد. نکات کلیدی در متره و برآورد دقیق بتن شامل جمع‌آوری اطلاعات فنی کامل، استفاده از فرمول‌های صحیح برای کسر حجم قالب‌ها، در نظر گرفتن ضایعات و ضرایب اطمینان، و بهره‌گیری از نرم‌افزارهای مهندسی برای پروژه‌های بزرگ است. میانگین مصرف بتن در سقف یوبوت بین ۲۵۰ تا ۳۵۰ کیلوگرم بر متر مربع است که در مقایسه با دال‌های توپر، صرفه‌جویی ۱۵ تا ۳۰ درصدی را نشان می‌دهد. در نهایت، می‌توان گفت که موفقیت در پروژه‌های سقف یوبوت، نه تنها به انتخاب این سیستم نوآورانه، بلکه به دقت و وسواس در مراحل طراحی و اجرا بستگی دارد. محاسبات دقیق متره و برآورد بتن، همراه با نظارت مستمر و با کیفیت بر تمامی مراحل ساخت، از چیدمان قالب‌ها تا بتن‌ریزی و عمل‌آوری، کلید دستیابی به اهداف اقتصادی (کاهش هزینه‌ها) و فنی (افزایش کیفیت و ایمنی سازه) است. با رعایت این اصول، سقف یوبوت می‌تواند به بهترین شکل پتانسیل‌های خود را در ساخت‌وساز پایدار و کارآمد به نمایش بگذارد.
