در دنیای پرشتاب ساخت‌وساز نوین، انتخاب سیستم سقف مناسب نه تنها بر زیبایی و کارایی بنا، بلکه بر استحکام، ایمنی و اقتصاد پروژه تأثیر مستقیم دارد. در این میان، سقف اینتل دک سیستمی نوین و پیشرفته است که با بهره‌گیری از تکنولوژی دال مجوف و استفاده از قالب‌های ماندگار پلیمری، عملکردی بی‌نظیر در مقاومت در برابر بارهای ثقلی و جانبی، عایق‌بندی مطلوب و کاهش وزن سازه ارائه می‌دهد. عملکرد سقف اینتل دک بر پایه توزیع بهینه تنش‌ها و افزایش سختی سازه با حذف بتن ناکارآمد از ناحیه کششی مرکزی دال استوار است که منجر به افزایش ایمنی، سرعت اجرا و صرفه‌جویی اقتصادی قابل توجهی می‌شود. هچنین تشکیل شبکه تیرچه‌های متعامد با مقطع I شکل و پوشش یکپارچه بتنی، صلبیت دیافراگمی بالا، مقاومت خمشی مطلوب و ایمنی مناسبی در برابر حریق ایجاد می‌کند. این نوآوری، پاسخی هوشمندانه به چالش‌های سازه‌ای و نیازهای معماری مدرن است.

عملکرد سقف اینتل دک

در صنعت ساخت‌وساز مدرن، انتخاب سیستم باربر سقف نقش تعیین‌کننده‌ای در ایمنی، زیبایی معماری، مصرف مصالح و در نهایت هزینه تمام‌شده پروژه ایفا می‌کند. این سیستم با حذف بتن ناکارآمد از ناحیه میانی دال و ایجاد یک شبکه متعامد بهینه از تیرچه‌های بتنی، ترکیبی هوشمندانه از سبکی، مقاومت سازه‌ای و توجیه اقتصادی فراهم می‌آورد.

اینتل دک یک سیستم دال مجوف دوطرفه است که بر پایه تئوری دال تخت (Flat Slab) با مقطع I شکل شکل گرفته است. در سازه‌های سنتی، بتن قرار گرفته در ناحیه کششی مرکزی تنها نقش انتقال برش و پوشش میلگردها را دارد و اضافه شدن آن به سقف، وزن مرده سازه را بی‌دلیل بالا می‌برد.

در ادامه، نحوه عملکرد، ویژگی‌های فنی و نقش آن در مقاومت و ایمنی سازه بررسی شده است:

الف: مکانیزم عملکرد سازه‌ای (ایجاد مقطع I شکل و رفتار دوطرفه)

1. حذف بتن ناکارآمد: در دال‌های بتنی سنتی، بتن قرارگرفته در ناحیه کششی میانی نقش باربری مؤثری ندارد و صرفاً وزن سازه را سنگین می‌کند. سقف اینتل دک با جای‌گذاری قالب‌های پلیمری توخالی و ماندگار، این بخش از بتن را حذف می‌کند.

2. تشکیل شبکه متعامد تیرچه‌ها: خروجی این روش، تشکیل تیرچه‌های متعامد بتنی با مقطع I شکل متقارن در دو جهت است. این مقطع، ممان اینرسی و سختی خمشی دال را به حداکثر رسانده و بارها را به شکل یکپارچه و دوطرفه بین تکیه‌گاه‌ها توزیع می‌کند.

سقف اینتل دک

ب: عملکرد در برابر بارهای ثقلی و خیز سازه

1. کاهش وزن مرده: حذف بتن میانی منجر به کاهش ۳۰ تا ۴۰ درصدی وزن مرده سقف نسبت به دال‌های صلب توپر می‌شود.

2. افزایش ظرفیت باربری زنده: با سبک‌تر شدن سقف، نسبت باربری برای بارهای زنده (تجهیزات، افراد و اثاثیه) افزایش می‌یابد.

3. کنترل تغییر شکل و خیز (Deflection): به دلیل سختی خمشی بالای مقطع I شکل و رفتار دال دوطرفه، خیز بلندمدت و افتادگی دال حتی در دهانه‌های بزرگ (۱۰ تا ۱۶ متر) به‌خوبی مهار می‌شود.

ج: عملکرد لرزه‌ای و مقاومت در برابر زلزله

1. کاهش نیروی اینرسی زلزله: از آنجا که نیروی زلزله مستقیماً با جرم سازه رابطه دارد ($F = m \cdot a$)، کاهش وزن مرده سقف مستقیماً سبب کاهش نیروی برش پایه و بارهای دینامیکی وارده بر ستون‌ها، دیوارهای برشی و فونداسیون می‌شود.

2. دیافراگم صلب و یکپارچه: پوشش بتنی یکپارچه در لایه‌های فوقانی و تحتانی باعث ایجاد صلبیت دیافراگمی مناسب سقف در انتقال نیروهای جانبی باد و زلزله به المان‌های باربر قائم می‌گردد.

3. کاهش ابعاد فونداسیون و ستون‌ها: سبک‌تر شدن دیافراگم، نیاز به میلگرد و بتن سنگین در ستون‌ها و فونداسیون را کاهش داده و واکنش لرزه‌ای کل اسکلت را بهبود می‌بخشد.

د: ایمنی در برابر حریق و عوامل محیطی

1. مقاومت در برابر آتش‌سوزی: وجود لایه‌های بتنی سراسری در زیر و روی قالب‌ها (کاور بتنی استاندارد آرماتورها) مانع از رسیدن مستقیم حرارت به میلگردها و ذوب سریع هسته پلیمری می‌شود و ساختار مقاومت ۲ تا ۳ ساعته در برابر حریق را تأمین می‌نماید.

2. عایق‌بندی صوتی و حرارتی: حفره‌های هوای محبوس درون قالب‌های پلیمری، نقشی شبیه به عایق دوجداره ایفا می‌کنند و انتقال صدای کوبه‌ای/هوابرد و تبادل حرارتی میان طبقات را کاهش می‌دهند.

3. حفاظت در برابر رطوبت و خوردگی: سطح زیرین دال صاف و پیوسته است؛ بنابراین اجرای عایق‌های رطوبتی در آن آسان‌تر بوده و پوشش بتنی زیرین از خوردگی میلگردها ممانعت می‌کند.

ایمنی، رفتار لرزه‌ای و مقاومت سازه‌ در سقف اینتل دک

سقف اینتل دک با کاستن از بار مرده سازه از طریق حذف بتن غیرمؤثر، نیروی برشی ناشی از شتاب زلزله را بر کل اسکلت به حداقل می‌رساند. علاوه بر این، شبکه دوطرفه تیرچه‌ها و پیوستگی بتن لایه‌های فوقانی و تحتانی، دیافراگمی صلب و تاب‌آوری بالا در برابر خمش و حریق و آتش سوزی فراهم می‌سازد.

الف: ظرفیت باربری در برابر بارهای ثقلی

حذف بتن غیرمؤثر در هسته دال باعث کاهش ۳۰ الی ۴۰ درصدی وزن مرده سقف نسبت به دال‌های توپر می‌گردد. این کاهش وزن، ظرفیت باربری مؤثر سقف را به ازای بارهای زنده افزایش داده و اثر خزش و افتادگی درازمدت (Deflection) را به طور چشمگیری کنترل می‌کند. به دلیل توزیع دوطرفه تنش‌ها در شبکه تیرچه‌ها، اینتل دک مقاومت بالایی در برابر لنگرهای خمش مثبت و منفی نشان می‌دهد.

ب: مقاومت لرزه‌ای و رفتار دیافراگم صلب

ایران کشوری با پهنه‌بندی خطر لرزه‌ای بالا است. نیروی جانبی زلزله مستقیماً با جرم سازه متناسب است ($F = m \cdot a$). کاهش وزن مرده سقف اینتل دک به طور مستقیم منجر به کاهش نیروی برش پایه ناشی از زلزله می‌شود. از سوی دیگر، پیوستگی بتن لایه فوقانی و تحتانی و وجود شبکه متعامد داخلی، رفتار دیافراگمی بسیار صلب و یکپارچه‌ای پدید می‌آورد که الزامات مبحث ششم و نهم مقررات ملی ساختمان را به طور کامل برآورده می‌سازد.

ج: مقاومت در برابر آتش‌سوزی و استانداردهای مبحث 3 ساختمان

پوشش بتنی (کاور) حداقل ۳ تا ۵ سانتی‌متری در لایه‌های زیرین و رویین، یک سپر حرارتی طبیعی در برابر حریق ایجاد می‌کند. گرچه بلوک‌های داخلی از جنس پلیمر هستند، اما محصور ماندن درون پوشش بتنی از رسیدن مستقیم شعله به پلیمر جلوگیری کرده و مقاومت سیستم را تا ۲ الی ۳ ساعت در برابر حریق بر اساس الزامات مبحث سوم مقررات ملی ساختمان حفظ می‌کند.

د: پایداری در برابر شرایط محیطی و چرخه‌های ذوب و یخبندان

سطح زیرین صاف و بتنی این سقف از نفوذ رطوبت، نم و گازهای خورنده به میلگردها جلوگیری می‌کند. همچنین حضور هوای محبوس درون قالب‌های پلیمری نقش یک عایق حرارتی ثانویه را ایفا کرده و از افت حرارت بین طبقات و اثرات نامطلوب انبساط و انقباض شدید ناشی از اختلاف دما جلوگیری می‌نماید.

اینتل دک سقف

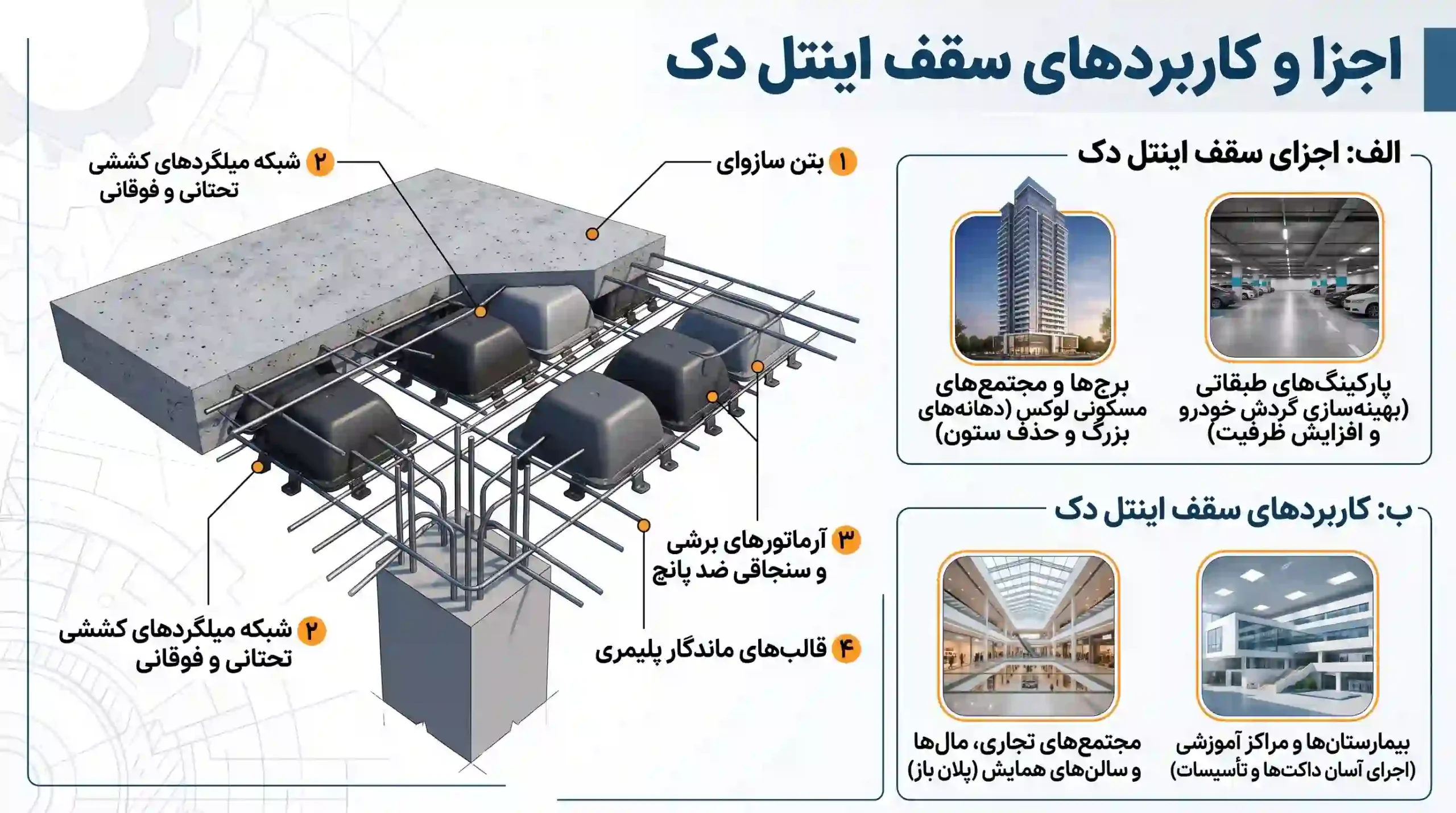

اجزا و کاربردهای سقف اینتل دک

الف: اجزای سقف اینتل دک

1. بتن سازه‌ای با مقاومت مشخصه منطبق بر آیین‌نامه

2. شبکه میلگردهای کششی تحتانی و فوقانی

3. آرماتورهای برشی و آرماتورهای سنجاقی ضد پانچ در پیرامون تکیه‌گاه‌ها

4. قالب‌های ماندگار از جنس پلی‌پروپیلن یا پلی‌اتیلن مجهز به پایه‌های تعبیه اسپیسر

ب: کاربردهای سقف اینتل دک

1. برج‌ها و مجتمع‌های مسکونی لوکس نیازمند دهانه‌های بزرگ و حذف ستون‌های مزاحم

2. پارکینگ‌های طبقاتی با هدف بهینه‌سازی مسیر گردش خودروها و افزایش ظرفیت پارک

3. مجتمع‌های تجاری، مال‌ها و سالن‌های همایش با پلان باز

4. بیمارستان‌ها و مراکز آموزشی نیازمند سقف تخت جهت اجرای آسان داکت‌ها و لوله‌های تأسیساتی

جدول اجزای ساختار اینتل دک

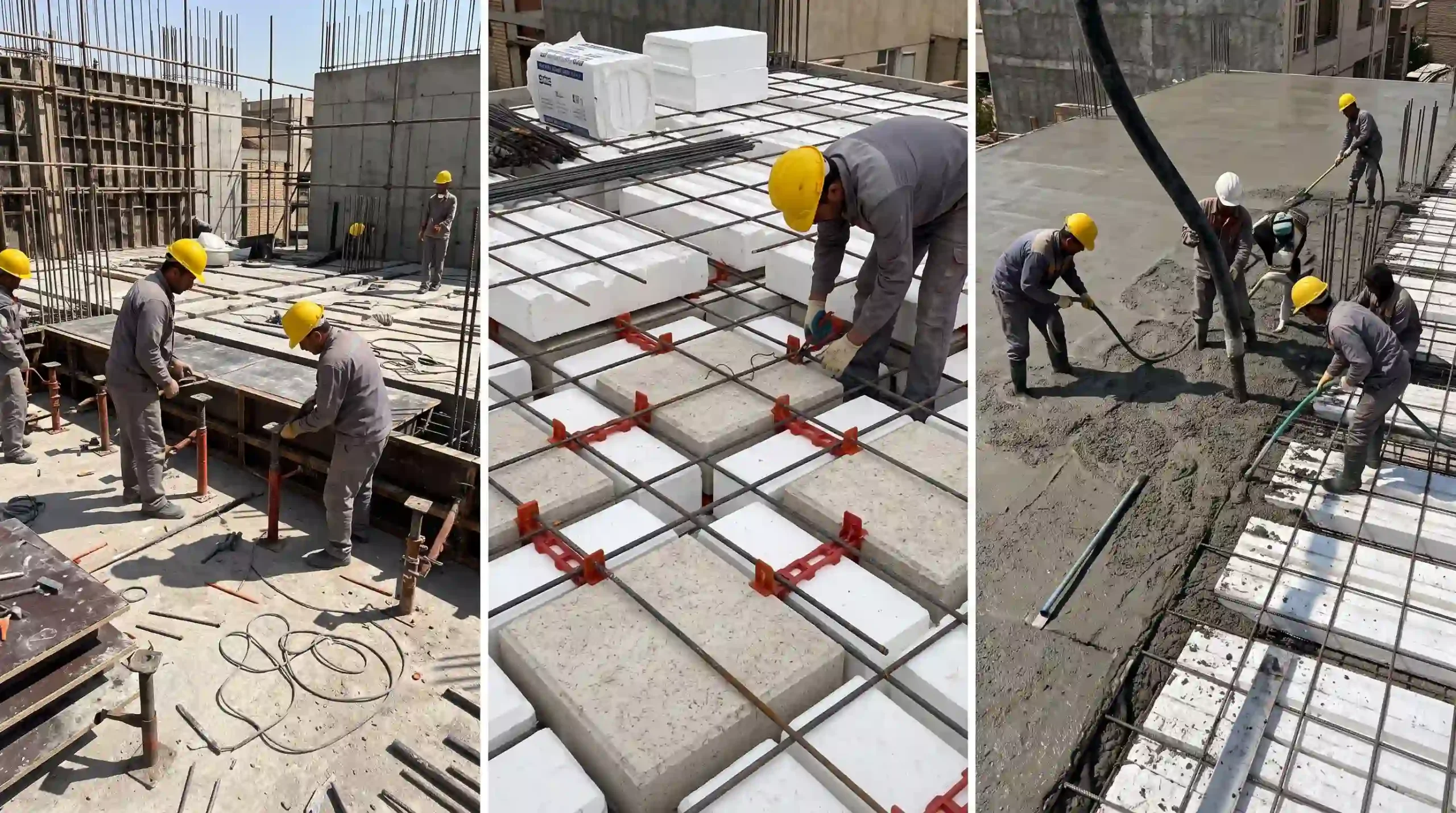

گام‌های اجرایی سقف اینتل دک – از بستر تا بتن‌ریزی نهایی

1. زیرسازی و قالب‌بندی کف: با استفاده از پایه‌های اطمینان (جک، داربست‌های مدولار) و ورق‌های فلزی یا تخته‌های پلای‌وود، سطحی صاف و تراز ایجاد می‌شود. برخلاف سیستم‌های تیرچه‌ریزی کلاسیک، این سیستم نیاز به آویز تیر نداشته و قالب‌بندی آن کاملاً مسطح است.
2. آرماتوربندی شبکه زیرین: شبکه میلگردهای تحتانی همراه با اسپیسرهای استاندارد روی قالب زیرین قرار می‌گیرد.
3. چینش بلوک‌های اینتل دک: قالب‌های ماندگار بر اساس نقشه محاسباتی در فاصله‌های دقیق چیده می‌شوند. پایه‌های پیش‌ساخته این قالب‌ها، ارتفاع دقیق کاور بتن زیرین را تضمین می‌کنند.
4. تعبیه آرماتورهای برشی و فوقانی: میلگردهای طولی فوقانی و در صورت نیاز، سنجاقی‌ها و برش‌گیرها در پیرامون سرستون‌ها قرار می‌گیرند.
5. بتن‌ریزی پیوسته و ویبره: بتن‌ریزی معمولاً با روان‌کننده‌های استاندارد برای تضمین پر شدن کامل زیر قالب‌ها انجام می‌گیرد. ارتعاش صحیح با شیلنگ ویبراتور برای جلوگیری از پدیده کرمو شدن بتن در این مرحله ضروری است.
6. عمل‌آوری (کیورینگ): آب‌رسانی منظم یا استفاده از مواد شیمیایی کیورینگ به مدت حداقل ۷ روز جهت دستیابی به مقاومت ۲۸ روزه مدنظر اجرا می‌گردد.

مقایسه جامع اینتل دک با سایر سیستم‌های سقف

هزینه‌های اجرایی سقف اینتل دک در پاییز ۱۴۰۵

هزینه نهایی اجرای سیستم سقف به متغیرهای گوناگونی نظیر نرخ روز میلگرد، قیمت هر مترمکعب بتن آماده، قیمت پلیمر قالب‌ها و دستمزد گروه‌های تخصصی آرماتوربندی و قالب‌بندی بستگی دارد. بر اساس شاخص‌های قیمت‌گذاری بازار ساخت‌وساز ایران در پاییز ۱۴۰۵، ارقام به شرح زیر برآورد می‌شوند:

جدول تفکیک هزینه‌های اجرای هر مترمربع در پاییز ۱۴۰۵

نکته: در صورت برون‌سپاری تنها به صورت دستمزدی (تأمین تمام مصالح توسط کارفرما)، دستمزد اجرای هر مترمربع سقف اینتل دک در پاییز ۱۴۰۵ رقمی در حدود ۳۸۰,۰۰۰ تا ۵۰۰,۰۰۰ تومان است.

سوالات متداول

1. آیا اینتل دک برای هر نوع سازه‌ای (مسکونی، تجاری، صنعتی) مناسب است؟

بله، اینتل دک به دلیل انعطاف‌پذیری بالا در طراحی و توانایی تحمل دهانه‌های بزرگ، برای طیف وسیعی از سازه‌ها از جمله ساختمان‌های مسکونی، اداری، تجاری (مانند مراکز خرید و هایپرمارکت‌ها)، پارکینگ‌ها و حتی برخی سازه‌های صنعتی قابل استفاده است. انتخاب نهایی همیشه باید با توجه به نیازهای خاص پروژه و محاسبات مهندسی صورت گیرد.

2. تفاوت اصلی اینتل دک با سقف کامپوزیت چیست؟

تفاوت اصلی در ماهیت سیستم است. سقف کامپوزیت از ترکیب دال بتنی و ورق‌های فولادی گالوانیزه (عرشه فولادی) تشکیل شده و معمولاً به صورت یکطرفه عمل می‌کند. در حالی که اینتل دک یک سیستم دال بتنی مجوف دوطرفه است که با استفاده از قالب‌های پلیمری، وزن خود را کاهش می‌دهد. سقف کامپوزیت بیشتر بر سرعت اجرا و حذف قالب‌بندی تکیه دارد، در صورتی که اینتل دک بر کاهش وزن سازه، دهانه‌های بزرگ و عملکرد دوطرفه متمرکز است.

3. مدت زمان اجرای سقف اینتل دک در مقایسه با سایر سقف‌ها چقدر است؟

مدت زمان اجرای سقف اینتل دک به طور قابل ملاحظه‌ای کمتر از سقف‌های سنتی مانند تیرچه بلوک و حتی دال‌های بتنی صلب است. این سرعت بالا ناشی از قالب‌بندی ساده‌تر و چیدمان سریع قالب‌های پلیمری است. برای مثال، در یک پروژه متوسط، ممکن است سرعت اجرا تا 30 درصد بیشتر از سقف‌های رایج باشد.

4. آیا سقف اینتل دک نیاز به نگهداری خاصی پس از اجرا دارد؟

خیر، سقف اینتل دک پس از اجرا و عمل‌آوری کامل بتن، نیاز به نگهداری خاص و متفاوتی نسبت به سایر سقف‌های بتنی ندارد. دوام آن به کیفیت بتن‌ریزی، آرماتوربندی و عمل‌آوری اولیه بستگی دارد. بازرسی‌های دوره‌ای معمول برای اطمینان از سلامت کلی سازه، مانند هر ساختمان دیگری، توصیه می‌شود.

5. گواهینامه‌ها و تاییدیه‌های استاندارد مربوط به سقف اینتل دک کدامند؟

تولیدکنندگان معتبر سقف اینتل دک معمولاً دارای تاییدیه فنی از مرکز تحقیقات راه، مسکن و شهرسازی ایران هستند. علاوه بر این، طراحی و اجرای آن باید مطابق با مباحث مقررات ملی ساختمان (به خصوص مباحث 6، 9 و 10) و آیین‌نامه‌های بین‌المللی مانند ACI (American Concrete Institute) باشد. این تاییدیه و انطباق با استانداردها، تضمین‌کننده کیفیت و ایمنی سیستم است.

6. آیا امکان ایجاد بازشو یا تغییرات در سقف اینتل دک پس از اجرا وجود دارد؟

ایجاد بازشو یا تغییرات در سقف‌های بتنی (از جمله اینتل دک) پس از اجرا، همواره باید با احتیاط و پس از بررسی و تایید مهندس سازه صورت گیرد. ماهیت دال تخت اینتل دک، امکان ایجاد بازشوهای کوچک را با تمهیدات تقویتی فراهم می‌کند، اما برای بازشوهای بزرگ‌تر یا تغییرات اساسی، نیاز به تحلیل مجدد و طراحی تقویت‌های پیچیده‌تر است. توصیه می‌شود که بازشوهای مورد نیاز از ابتدا در مرحله طراحی پیش‌بینی شوند.

نتیجه گیری

در پایان این بررسی جامع، روشن است که سقف اینتل دک فراتر از یک سیستم سازه‌ای ساده است؛ این یک راه حل مهندسی هوشمندانه است که با ترکیب نوآوری در طراحی و استفاده بهینه از مصالح، پاسخگوی بسیاری از نیازهای صنعت ساخت و ساز مدرن است. این سیستم با کاهش وزن سازه، افزایش سرعت اجرا، بهبود عملکرد لرزه‌ای و ارائه عایق‌بندی مطلوب، ارزش افزوده‌ای قابل توجه برای هر پروژه به ارمغان می‌آورد. چشم‌انداز آینده این تکنولوژی، با توجه به نیاز روزافزون به ساخت‌وسازهای پایدار، ایمن و اقتصادی، بسیار روشن است. اینتل دک نه تنها به کاهش مصرف انرژی و منابع کمک می‌کند، بلکه با فراهم آوردن بستری برای طراحی‌های معماری خلاقانه، به ارتقاء کیفیت زندگی شهری نیز یاری می‌رساند. این سیستم، به مثابه “تیر خلاص” به چالش‌های قدیمی سازه‌ای، راه را برای ساختمان‌هایی با دوام‌تر و کارآمدتر هموار می‌سازد.

توصیه نهایی ما به کارفرمایان، مهندسان و پیمانکاران این است که در انتخاب سیستم سقف، تنها به هزینه‌های اولیه بسنده نکنند، بلکه با نگاهی بلندمدت و جامع، تمامی مزایای پنهان و آشکار سیستم‌هایی مانند اینتل دک را در نظر بگیرند. سرمایه‌گذاری در فناوری‌های نوین و اثبات‌شده، نه تنها به نفع پروژه شماست، بلکه به پیشرفت صنعت س
