مقاوم سازی سازه بتنی با الیاف FRP (Fiber Reinforced Polymer) به مجموعه‌ای از روش‌های پیشرفته مهندسی اطلاق می‌شود که با استفاده از مواد کامپوزیتی سبک و فوق‌العاده مقاوم، به ویژه الیاف کربن (CFRP)، بازالت، شیشه (GFRP) یا آرامید (AFRP)، مقاومت، سختی و دوام سازه‌های بتنی موجود را در برابر انواع بارگذاری‌ها از جمله بارهای لرزه‌ای، خمشی، برشی و محوری به طور چشمگیری افزایش می‌دهد. این تکنیک نوین، راه حلی کارآمد برای ارتقاء عملکرد سازه‌های فرسوده، آسیب‌دیده، نیازمند به تغییر کاربری یا افزایش ظرفیت باربری است و به مهندسان امکان می‌دهد تا عمر مفید سازه را بدون نیاز به تخریب و بازسازی کامل، با حداقل تغییر در ابعاد و وزن، به میزان قابل توجهی افزایش دهند و ایمنی و پایداری آن را در بلندمدت تضمین کنند.

روش‌های نوین مقاوم سازی سازه بتنی با الیاف FRP

طراحی مقاوم سازی با FRP باید منطبق با الزامات ACI 440.2R و نشریه ۳۴۵ انجام گیرد. این الزامات حدود تنش، کرنش تسلیم و ضریب کاهش ظرفیت را به دقت تعیین می‌کنند.

مقاوم سازی ساختمان بتنی

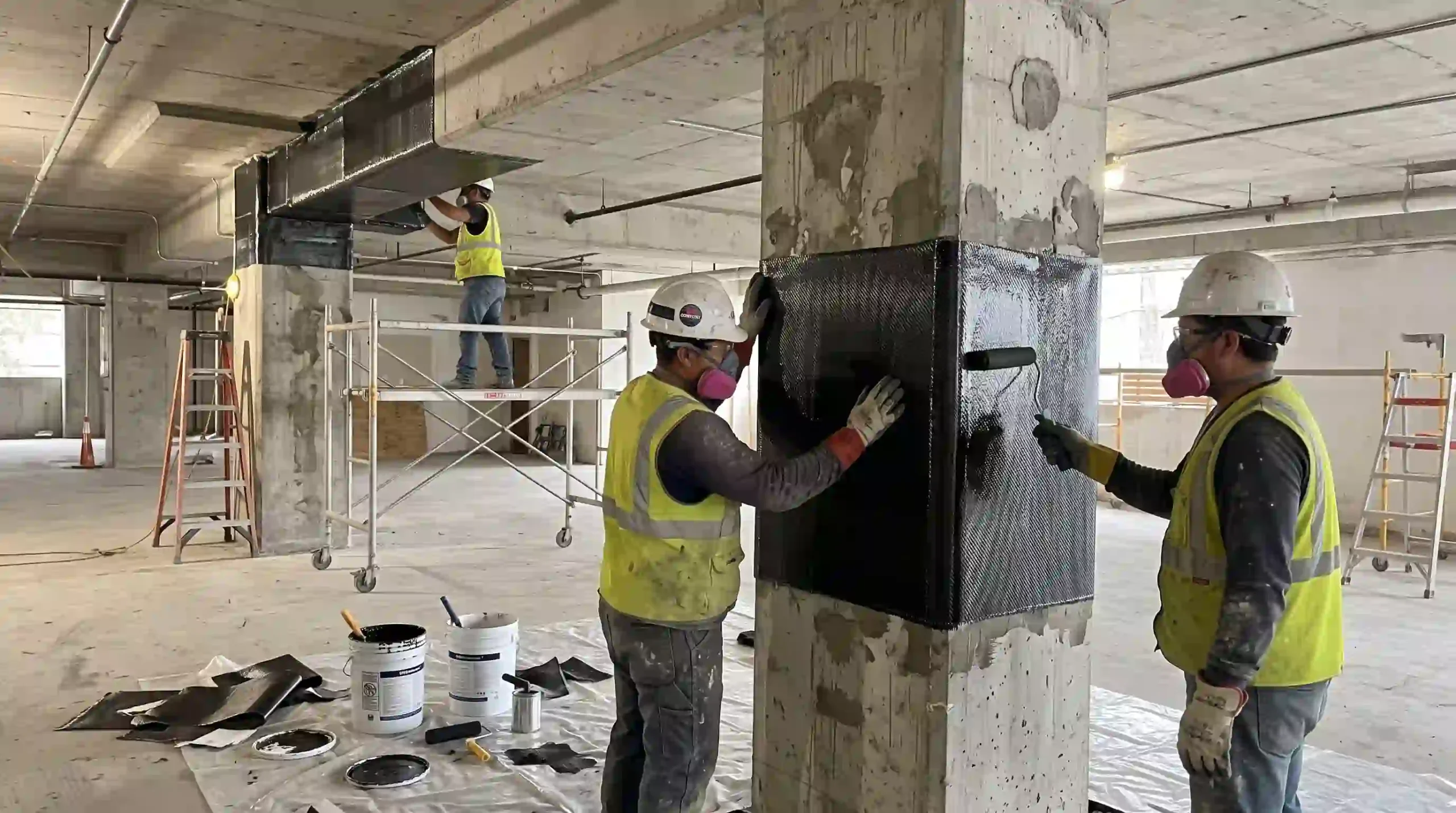

الف: روش چسباندن روی سطح خارجی (Externally Bonded Reinforcement – EBR)

این روش رایج‌ترین متد استفاده از پارچه‌ها و لمینت‌های پلیمری است و مراحل اجرایی آن به ترتیب زیر پیاده‌سازی می‌شود:

1. آماده‌سازی مکانیکی سطح (Substrate Preparation): حذف بتن‌های سست، پاک‌سازی گردوغبار، روغن، گریس و رنگ با فرآیند ساب‌زنی، سندبلاست یا واترجت پرفشار تا رسیدن به سطح بتن زبر و سالم (مطابق استاندارد ICRI CSP 3-5).

2. گرد کردن گوشه‌های تیز: گوشه‌های ستون‌ها و تیرها باید با فرزکاری تا شعاع انحنای حداقل ۲۵ تا ۳۰ میلی‌متر پخ یا گرد شوند تا از تمرکز تنش و بریدگی موضعی الیاف جلوگیری به عمل آید.

3. ترمیم حفرات و تسطیح سطح: پر کردن حفره‌ها و ترک‌های بتن با بتونه‌های پایه اپوکسی اصلاح‌شده یا ملات‌های ترمیمی پرمقاومت.

4. اعمال پرایمر اپوکسی: مالیدن پرایمر نافذ به عمق بافت بتن جهت انسداد حفرات موئینه و ارتقای پیوستگی چسب.

5. نصب الیاف و اشباع‌سازی (Impregnation): پهن کردن الیاف خشک روی لایه رزین اشباع‌کننده (Saturant) و استفاده از غلتک‌های شیاردار جهت خروج کامل حباب‌های هوا و غوطه‌ور شدن کامل فیبرها در ماتریکس رزین.

6. عمل‌آوری (Curing): حفاظت از رزین در برابر گردوغبار و تغییرات شدید دما تا رسیدن به مقاومت مکانیکی نهایی (حداقل ۴۸ تا ۷۲ ساعت).

مقاوم سازی بتن

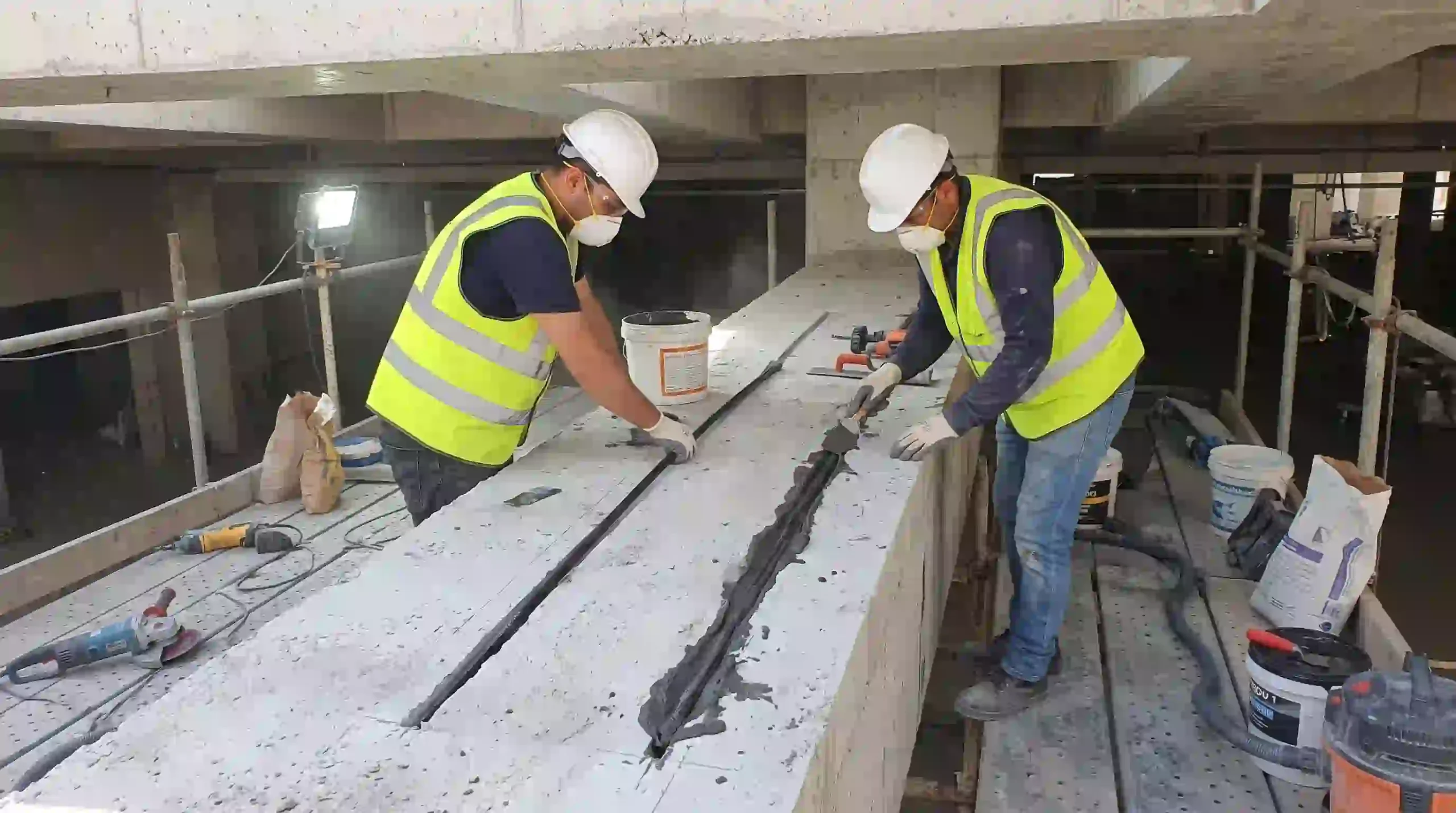

ب: روش نصب در نزدیکی سطح (Near-Surface Mounted – NSM)

در این تکنیک پیشرفته، به جای چسباندن ورق روی رویه، میلگردها یا تسمه‌های کامپوزیتی داخل شیارهای ایجادشده در ضخامت پوشش بتن مهار می‌شوند:

1. ایجاد شیار توسط اره شیارزن با عمق و عرض متناسب (معمولاً ۱.۵ برابر ابعاد میلگرد).

2. تمیزکاری شیارها با فشار باد بدون روغن.

3. تزریق چسب ژل اپوکسی ساختمانی درون شیار.

4. جاگذاری تسمه یا میلگرد FRP در بستر چسب و پوشاندن سطح هم‌تراز با بتن.

5. مزیت اصلی NSM: محافظت عالی از کامپوزیت در برابر ضربه‌های مکانیکی، آتش‌سوزی و اشعه ماوراء بنفش بدون تغییر در ظاهر سطح بتن.

راهنمای استفاده از الیاف FRP – انواع، مقایسه فنی و کاربردها

کامپوزیت FRP از دو مؤلفه بنیادین ساخته می‌شود: الیاف باربر (Fibers) که عامل اصلی انتقال تنش‌های کششی هستند و ماتریس پلیمری (Polymer Matrix) نظیر رزین‌های اپوکسی که وظیفه نگهداری الیاف در آرایش مناسب، توزیع یکنواخت بار و محافظت در برابر آسیب‌های محیطی را بر عهده دارند.

الف: جدول انواع الیاف بر اساس جنس و کاربرد ساختمانی

با پیچیدن الیاف CFRP به دور محیط ستون (Confinement)، فشار محصورکننده جانبی بر هسته بتن وارد می‌شود. این امر اتساع جانبی بتن را محدود کرده، مقاومت فشاری نهایی و شکل‌پذیری عضو را به شکل چشمگیری افزایش می‌دهد و از شکست ترد و کمانش آرماتورهای طولی جلوگیری می‌کند.

1. تقویت خمشی: چسباندن پارچه یا لمینت در ناحیه کششی (تار زیرین در لنگرهای مثبت و تار رویین در تکیه‌گاه‌ها) تنش‌های کششی ناشی از بارهای بهره‌برداری را جذب می‌کند.

2. تقویت برشی: اعمال پارچه‌های FRP به صورت رکابی، دورپیچ U شکل یا نواربندی قائم و مایل در مجاورت تکیه‌گاه‌ها ظرفیت برشی تیرها را ارتقا می‌دهد.

3. مقاوم سازی دیوارهای برشی بتنی: نصب شبکه‌ای الیاف کربن بر سطوح دیوارهای برشی مقاومت برشی درون صفحه را بالا برده، ظرفیت اتلاف انرژی زلزله را بهبود می‌بخشد و مانع انتشار ترک‌های قطری در سازه می‌شود.

محدودیت‌های استفاده از الیاف FRP

اگرچه کامپوزیت‌های پلیمری ویژگی‌های مکانیکی ممتازی دارند، اما لحاظ کردن ملاحظات فنی زیر برای ماندگاری سیستم حیاتی است:

1. رفتار در برابر حرارت و آتش‌سوزی: رزین‌های اپوکسی در دمای بالاتر از دمای انتقال شیشه‌ای (TgT_gTg​) مقاومت چسبندگی خود را از دست می‌دهند. بنابراین، استفاده از اندودهای ضدحریق معدنی نظیر پوشش‌های ورمیکولیت یا ملات‌های پایه سیمانی بر روی سیستم FRP در فضاهای داخلی الزامی است.

2. تخریب ناشی از اشعه ماوراء بنفش (UV): رزین‌های پلیمری در مجاورت تابش آفتاب دچار تخریب نوری می‌شوند. در فضاهای روباز باید لایه نهایی رنگ‌های محافظ پایه پلی‌اورتان ضد UV اجرا شود.

3. آزمون‌های کنترل کیفیت پس از اجرا:

   • آزمون بیرون‌کشیدگی (Pull-Off Test): جهت اطمینان از پیوستگی کافی لایه FRP به بتن زیرین (شکست استاندارد باید درون بافت بتن رخ دهد، نه در لایه چسب).

   • آزمون‌های غیرمخرب (NDT): پایش یکنواختی، کنترل حباب‌های محبوس زیر الیاف با روش‌های ضربه صوتی یا تصویربرداری حرارتی (ترموگرافی).

مقاوم سازی سازه بتنی

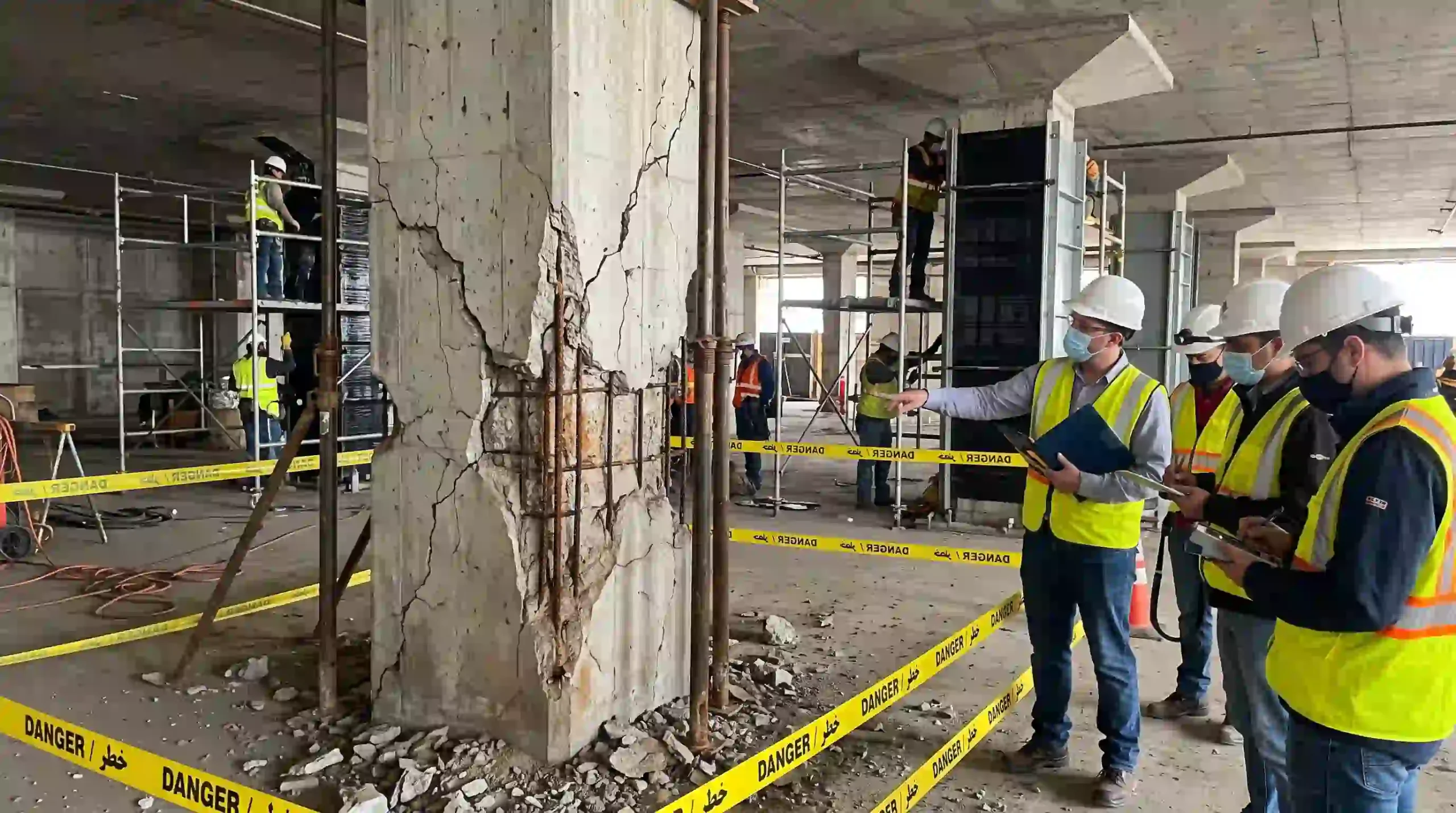

چرا مقاوم سازی سازه‌ بتنی حیاتی است؟

سالیان متمادی است که بتن به عنوان یکی از پرکاربردترین مصالح در صنعت ساختمان‌سازی شناخته می‌شود. اما حتی مستحکم‌ترین سازه‌های بتنی نیز در گذر زمان و تحت تأثیر عوامل مختلف، دچار فرسودگی، کاهش ظرفیت باربری و آسیب‌پذیری می‌شوند.

مقاوم سازی سازه‌های بتنی با الیاف پلیمری مسلح‌شده یا همان FRP (Fiber Reinforced Polymer) یکی از مدرن‌ترین و اثربخش‌ترین متدهای مهندسی عمران و بهسازی لرزه‌ای در سراسر جهان است. این تکنیک با تلفیق الیاف پرمقاومت نظیر کربن، شیشه و آرامید در بستری از ماتریس‌های پلیمری پخته‌شده، توان باربری خمشی، برشی و فشاری اجزای آسیب‌دیده یا فرسوده را به شکلی چشمگیر بازمی‌گرداند.

سوالات متداول

1. آیا مقاوم سازی با FRP برای هر نوع سازه بتنی مناسب است؟

بله، الیاف FRP برای طیف وسیعی از سازه‌های بتنی از جمله ساختمان‌های مسکونی، تجاری، صنعتی، پل‌ها، مخازن و سیلوها مناسب هستند. با این حال، انتخاب روش و نوع الیاف باید بر اساس ارزیابی دقیق مهندسی و شرایط خاص هر سازه انجام شود. در برخی موارد، مانند سازه‌های با آسیب بسیار شدید یا طراحی کاملاً نامناسب، ممکن است FRP به تنهایی کافی نباشد و نیاز به ترکیب با سایر روش‌ها یا حتی تخریب و بازسازی باشد.

2. عمر مفید سازه مقاوم سازی شده با FRP چقدر است؟

در صورت طراحی و اجرای صحیح و استفاده از مواد با کیفیت، سیستم‌های FRP می‌توانند عمر مفید سازه را برای ده‌ها سال (معمولاً 30 تا 50 سال و حتی بیشتر) افزایش دهند. مقاومت بالای FRP در برابر خوردگی و عوامل محیطی، نقش کلیدی در طولانی کردن این عمر مفید دارد. بازرسی‌های دوره‌ای و نگهداری مناسب نیز در حفظ عملکرد بلندمدت سیستم مؤثر است.

3. آیا مقاوم سازی ساختمان بتنی با FRP نیاز به مجوز خاصی دارد؟

بله، هرگونه تغییر در سازه اصلی یک ساختمان، از جمله مقاوم سازی، نیازمند دریافت مجوز از مراجع ذی‌صلاح (مانند شهرداری و سازمان نظام مهندسی) است. باید نقشه‌های طراحی مقاوم سازی توسط مهندس ذی‌صلاح مهر و امضا شده و به تأیید کمیته‌های مربوطه برسد. این فرآیند اطمینان می‌دهد که مقاوم سازی ساختمان بتنی بر اساس استانداردها و ضوابط ملی انجام شده است.

4. مقاوم سازی اسکلت بتنی با FRP چه تفاوتی با مقاوم سازی سازه بتنی دارد؟

“مقاوم سازی سازه بتنی” یک عبارت کلی است که به هرگونه تقویت یک سازه ساخته شده از بتن اشاره دارد. در حالی که “مقاوم سازی اسکلت بتنی” به طور خاص بر روی تقویت اجزای اصلی باربر سازه نظیر ستون‌ها، تیرها و دیوارهای برشی که چارچوب اصلی (اسکلت) ساختمان را تشکیل می‌دهند، تمرکز دارد. الیاف FRP به طور گسترده‌ای در هر دو زمینه کاربرد دارند، اما در “اسکلت بتنی” تمرکز بیشتر بر افزایش مقاومت لرزه‌ای و محصورشدگی عناصر کلیدی است.

5. آیا الیاف FRP در برابر آتش‌سوزی مقاوم هستند؟

رزین‌های پلیمری مورد استفاده در FRP در دماهای بالا (معمولاً بالای 60-70 درجه سانتی‌گراد) خواص مکانیکی خود را از دست می‌دهند و در دماهای بالاتر ممکن است بسوزند. بنابراین، الیاف FRP به خودی خود مقاومت بالایی در برابر آتش ندارند. برای محافظت از آن‌ها در برابر آتش‌سوزی، استفاده از پوشش‌های محافظ ضد حریق (مانند ملات‌های معدنی مقاوم در برابر آتش) الزامی است.

6. چگونه می‌توان از کیفیت اجرای مقاوم سازی بتن اطمینان حاصل کرد؟

برای اطمینان از کیفیت اجرای مقاوم سازی بتن، چندین مرحله باید رعایت شود: انتخاب پیمانکار مجرب و دارای صلاحیت، نظارت مستمر و دقیق توسط مهندس ناظر در طول فرآیند اجرا، استفاده از مواد FRP و رزین‌های اپوکسی با کیفیت و دارای گواهینامه‌های معتبر، و انجام آزمایش‌های کنترل کیفیت پس از اجرا (مانند تست چسبندگی pull-off، بازرسی چشمی و آزمایش‌های غیرمخرب دیگر).

7. مقاوم سازی سازه ها با FRP چه مزایایی نسبت به استفاده از فولاد دارد؟

مقاوم سازی سازه ها با FRP مزایای متعددی نسبت به استفاده از فولاد دارد: FRP بسیار سبک‌تر است و بار مرده اضافی به سازه تحمیل نمی‌کند؛ کاملاً در برابر خوردگی مقاوم است که طول عمر سازه را به شدت افزایش می‌دهد؛ ضخامت بسیار کمی دارد و تغییرات ابعادی سازه را به حداقل می‌رساند؛ و سرعت اجرای آن معمولاً بالاتر است. در مقابل، فولاد ممکن است هزینه اولیه کمتری داشته باشد اما سنگینی، نیاز به جوشکاری و برش، و آسیب‌پذیری در برابر خوردگی از معایب آن است.

8. چگونه از اصالت و کیفیت الیاف و رزین خریداری شده اطمینان حاصل کنیم؟

کلیه متریال کامپوزیتی باید دارای برگه مشخصات فنی معتبر (Data Sheet) سازنده، گواهی تأیید آزمون از آزمایشگاه‌های معتبر کشور و تأییدیه‌های بین‌المللی نظیر ASTM و ISO باشند؛ همچنین انجام تست مقاومت کششی کوپن‌های عمل‌آمده در کارگاه برای هر محموله توصیه می‌شود.

نتیجه‌گیری

در پایان این سفر عمیق به دنیای مقاوم سازی سازه‌ها، به وضوح می‌توان دریافت که الیاف FRP به عنوان یکی از مهم‌ترین و کارآمدترین ابزارهای مهندسان در قرن حاضر، جایگاه ویژه‌ای یافته‌اند. این فناوری با ارائه مزایایی چون افزایش چشمگیر مقاومت و شکل‌پذیری، کاهش وزن مرده، سرعت بالای اجرا و مقاومت بی‌نظیر در برابر خوردگی، راه حلی پایدار و اقتصادی برای چالش‌های پیش روی سازه‌های بتنی فرسوده یا نیازمند به ارتقاء ارائه می‌دهد. از افزایش ایمنی لرزه‌ای تا امکان تغییر کاربری و افزایش طول عمر سازه‌ها، الیاف FRP به مهندسان این قدرت را می‌دهند که با حداقل تخریب و اختلال، سازه‌های موجود را به سطحی نوین از پایداری و عملکرد برسانند. با این حال، اهمیت رویکرد مهندسی نوین و تخصصی را نباید دست کم گرفت. طراحی دقیق، انتخاب مواد با کیفیت و اجرای حرفه‌ای، ستون‌های اصلی موفقیت در هر پروژه مقاوم سازی سازه با FRP هستند.

دعوت به عمل ما این است: در صورت مشاهده هرگونه نشانه ضعف در سازه‌های بتنی خود یا نیاز به ارتقاء عملکرد آن‌ها، با متخصصین مجرب در زمینه مقاوم سازی سازه بتنی مشورت کنید. آن‌ها با دانش و تجربه خود، بهترین راهکار مبتنی بر الیاف FRP را برای تضمین آینده‌ای ایمن و پایدار برای سازه شما ارائه خواهند داد.
