در دنیای ساخت‌وساز مدرن، انتخاب سقف مناسب نقشی حیاتی در پایداری، ایمنی و زیبایی یک سازه ایفا می‌کند. در میان گزینه‌های متعدد، سقف دال بتنی به دلیل مقاومت بالا، دوام طولانی، قابلیت تحمل بارهای سنگین و انعطاف‌پذیری در طراحی، به یکی از پرکاربردترین سیستم‌های سازه‌ای تبدیل شده است. اجرای سقف دال بتنی یک فرآیند پیچیده و چندمرحله‌ای است که از طراحی اولیه و انتخاب نوع دال آغاز شده و با قالب‌بندی، آرماتوربندی، بتن‌ریزی، عمل‌آوری و در نهایت قالب‌برداری به پایان می‌رسد. هر یک از این مراحل نیازمند دقت، دانش فنی و رعایت دقیق استانداردهای مهندسی است تا سازه‌ای ایمن و پایدار با عمر مفید بالا حاصل شود.

سقف دال بتنی چیست و چگونه نیروها را منتقل می‌کند؟

سقف دال بتنی، در ساده‌ترین تعریف خود، یک المان سازه‌ای مسطح و افقی است که از بتن مسلح (بتن تقویت‌شده با میلگرد) ساخته می‌شود. این سقف‌ها وظیفه انتقال بارهای ثقلی (مانند وزن ساکنین، مبلمان و برف) و بارهای جانبی (مانند زلزله و باد) را به تیرها و ستون‌های زیرین بر عهده دارند و در نهایت این بارها به فونداسیون منتقل می‌شوند. کاربرد سقف‌های دال بتنی بسیار گسترده است و از ساختمان‌های مسکونی و تجاری گرفته تا پل‌ها، پارکینگ‌ها و سازه‌های صنعتی را شامل می‌شود.

سقف دال بتنی وظیفه تفکیک طبقات و تحمل مستقیم بارهای زنده (تردد افراد، مبلمان و تجهیزات) و مرده (کف‌سازی، تیغه‌ها و وزن خود سازه) را بر عهده دارد. از منظر مکانیک سازه، بتن مقاومت فشاری بسیار بالایی دارد اما مقاومت کششی آن ناچیز است؛ به همین دلیل میلگردهای فولادی در نواحی تحت کشش مقطع دال تعبیه می‌شوند تا ترکیب حاصله (کامپوزیت بتن آرمه) رفتار خمشی بهینه‌ای ارائه دهد.

در طراحی لرزه‌ای طبق استانداردهای بین‌المللی نظیر ACI 318 و مبحث نهم مقررات ملی ساختمان ایران، سقف دال بتنی به عنوان یک دیافراگم صلب کف عمل کرده و توزیع متوازن نیروهای جانبی زلزله بین سیستم‌های باربر جانبی (دیوارهای برشی یا قاب‌های خمشی) را تضمین می‌کند.

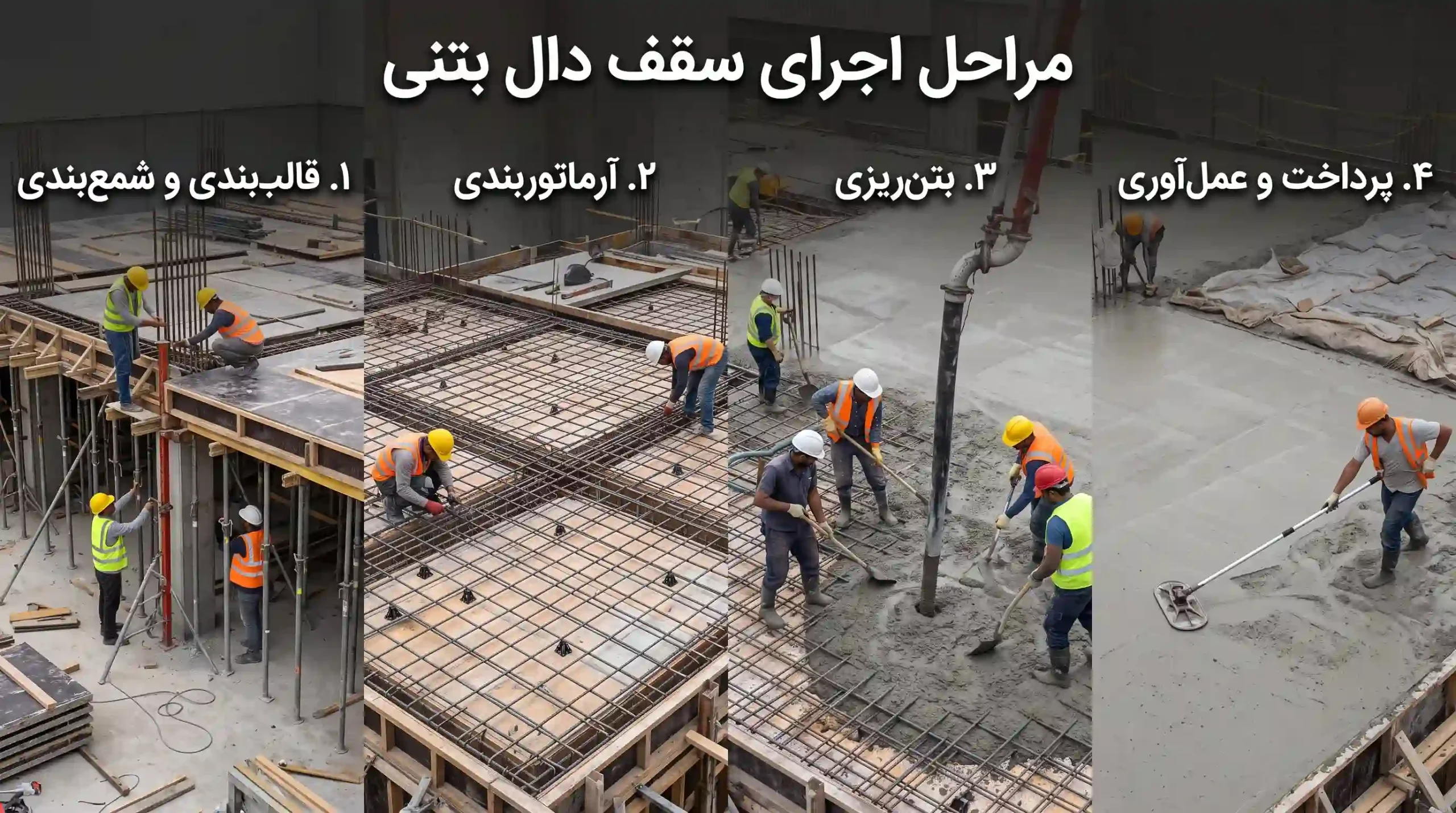

مراحل اجرای سقف دال بتنی

آموزش مراحل اجرای سقف دال بتنی

اجرای سقف دال بتنی نیازمند یک توالی مهندسی دقیق و منظم است که هر مرحله آن مستقیماً بر باربری، صلبیت دیافراگم و طول عمر سازه اثر می‌گذارد.

الف: اقدامات پیش از اجرای سقف دال بتنی

پیش از عملیات فیزیکی، انجام بازبینی‌های مهندسی جهت جلوگیری از خطاهای اجرایی پرهزینه اجتناب‌ناپذیر است:

1. انطباق نقشه‌های فاز دو: کنترل ضخامت دال، جزئیات محل داکت‌ها و بازشوها، راستای خم‌ها، فواصل قطع و همپوشانی میلگردها بر اساس نقشه‌های محاسباتی.

2. بررسی تجهیزات کارگاهی: در دسترس بودن جک‌های سقفی استاندارد، اسکافولد (داربست مدولار)، لوله‌های مهار، شابلون‌ها، قیچی و خم‌کن مکانیکی میلگرد، اسپیسرهای استاندارد و ماله پروانه‌ای.

3. تطابق رده مقاومتی بتن و فولاد: تطابق عیار سیمان و رده مقاومتی بتن (نظیر C25 ،C30 یا C35) و نوع فولاد مصرفی (معمولاً میلگرد آجدار A3 با تنش تسلیم ۴۰۰ مگاپاسکال) با دفترچه محاسبات فنی.

ب: زیرسازی، پایه‌گذاری و مهاربندی (شمع‌بندی)

1. چیدمان جک‌های سقفی یا داربست‌های مدولار (اسکافولد): نصب جک‌های صلیبی یا پایه‌های اسکافولد متناسب با ضخامت دال و بار بتن خیس (معمولاً در فواصل ۶۰ تا ۹۰ سانتی‌متر).

2. تخته‌کوبی و توزیع بار در کف: قرار دادن تخته‌های زیرپایی (تراورس) زیر پایه‌های جک جهت جلوگیری از فرورفتگی در خاک یا تمرکز تنش روی سقف زیرین.

3. مهاربندی افقی و ضربدری: اتصال لوله‌های داربست به جک‌ها برای تأمین پایداری جانبی و جلوگیری از کمانش پایه‌ها حین بتن‌ریزی.

4. اعمال پیش‌خیز منفی (Camber): بالا بردن جزئی مرکز دهانه‌های بزرگ (حدود ۱/۳۰۰ تا ۱/۵۰۰ طول دهانه) برای خنثی کردن افت ناشی از وزن بتن.

ج: قالب‌بندی کف سقف

1. استقرار تیرک‌های حمال: چیدمان قوطی‌های فلزی، لوله‌ها یا چهارتراش‌های چوبی روی سرجک‌ها در دو جهت عمود بر هم (تیرک اصلی و فرعی).

2. پهن کردن رویه قالب: چیدن ورق‌های فلزی مدولار، تخته‌های چندلایه ضدآب (پلای‌وود) یا قالب‌های پلیمری وافل.

3. آب‌بندی درزها: درزگیری اتصالات قالب‌ها با چسب فوم یا نوار درزگیر جهت جلوگیری از خروج شیره سیمان.

4. روغن‌کاری سطح قالب: پوشش یکنواخت لایه داخلی قالب با روغن رهایش مناسب برای تسهیل باز کردن قالب و ممانعت از لکه‌دار شدن بتن.

د: آرماتوربندی دقیق

آرماتوربندی استخوان‌بندی باربر دال است و کوچک‌ترین تغییر در موقعیت قرارگیری میلگردها، بازوی لنگر مقاوم مقطع را دگرگون می‌کند.

1. میلگردهای خمشی تحتانی و فوقانی: میلگردهای سفره تحتانی تنش‌های کششی ناشی از لنگر مثبت در وسط دهانه را مهار کرده و میلگردهای سفره فوقانی تنش‌های لنگر منفی روی تکیه‌گاه‌ها و اطراف ستون‌ها را کنترل می‌کنند.

2. تأمین پوشش بتنی (کاور): حداقل ضخامت پوشش بتن روی میلگردها جهت جلوگیری از نفوذ یون کلرید، کربناتاسیون و زنگ‌زدگی فولاد حیاتی است. استفاده از اسپیسرهای پلاستیکی یا بتنی متراکم (حداقل ۴ عدد در هر مترمربع) با ارتفاع ۲.۵ تا ۴ سانتی‌متر متناسب با شرایط اقلیمی الزامی است؛ استفاده از تکه سنگ یا نخاله ساختمانی به عنوان فاصله نگه‌دار کاملاً مردود است.

3. وصله همپوشانی (اورلپ) و میلگردهای تقویت بازشو: طول اورلپ میلگردها بر اساس سایز میلگرد و رده بتن (معمولاً ۴۵ تا ۶۰ برابر قطر میلگرد) کنترل شده و نباید در نقاط حداکثر لنگر خمشی اعمال شود. پیرامون کلیه بازشوهای تأسیساتی (داکت‌ها) باید آرماتورهای قطری تعبیه گردد تا از تمرکز تنش و شکست برشی جلوگیری شود.

4. میلگردهای حرارتی و جمع‌شدگی: در دال‌های یک‌طرفه، چیدمان عمود بر میلگردهای اصلی جهت مقابله با ترک‌های ناشی از خشک‌شدگی پلاستیک و تغییرات فصلی دما انجام می‌پذیرد.

ر: بتن‌ریزی، تراکم و پرداخت نهایی

اجرای بتن‌ریزی پیوسته، همگن و بدون وقفه کلید حفظ یکپارچگی دیافراگم دال است.

1. کنترل‌های بتن تازه در پای کار: پیش از شروع تخلیه تراک میکسر، آزمایش روانی بتن (اسلامپ) به همراه سنجش دمای بتن انجام می‌شود. اسلامپ مطلوب برای پمپاژ در دال‌ها بین ۱۰ تا ۱۴ سانتی‌متر است. هرگونه اضافه کردن خودسرانه آب به میکسر برای افزایش روانی، نسبت آب به سیمان را برهم زده و مقاومت فشاری ۲۸ روزه را تا بیش از ۴۰ درصد افت می‌دهد. نمونه‌گیری استاندارد استوانه‌ای یا مکعبی جهت آزمون مقاومت فشاری در سنین ۷ و ۲۸ روزه طبق استاندارد ملی ایران اجباری است.
2. تکنیک صحیح ویبره‌زنی: سوزن ویبراتور باید به صورت کاملاً عمودی در فواصل منظم (۱.۵ برابر شعاع اثر سوزن، حدود ۳۰ تا ۵۰ سانتی‌متر) وارد لایه بتن شده و به مدت ۵ تا ۱۵ ثانیه نگه داشته شود تا حباب‌های هوا به سطح برسند. خروج سوزن باید بسیار آرام و تدریجی صورت گیرد. کشیدن مایل سوزن ویبراتور یا استفاده از آن برای هل دادن بتن باعث جداشدگی سنگدانه‌ها (Segregation) و کرمو شدن ساختار داخلی خواهد شد.
3. پرداخت سطح با ماله پروانه‌ای: پس از گیرش اولیه بتن و زمانی که رد پای کارگر با فرورفتگی ناچیز (حدود ۶ میلی‌متر) روی بتن باقی بماند، فرآیند ماله پروانه‌ای آغاز می‌شود. این اقدام باعث مسدود شدن ترک‌های مویی سطحی، تراکم لایه فوقانی و افزایش چشمگیر مقاومت سایشی و نفوذناپذیری دال می‌گردد.

ط: عمل‌آوری (کیورینگ) و زمان‌بندی قالب‌برداری

عدم مراقبت از بتن جوان در روزهای اولیه، حتی با استفاده از مرغوب‌ترین مصالح، به مقاومت طرح منجر نخواهد شد.

1. غرقاب‌سازی و ایجاد حوضچه آب: بهترین روش عمل‌آوری در دال‌های مسطح که رطوبت صددرصدی را در کل دوره هیدراسیون فراهم می‌آورد.

2. پوشش‌های جاذب آب (گونی چتایی مرطوب): پهن کردن گونی یا ژئوتکستایل و آب‌پاشی مکرر جهت حفظ دائمی رطوبت.

3. ترکیبات شیمیایی غشاساز (Curing Compounds): پاشش مواد فیلم‌ساز شفاف روی سطح بتن بلافاصله پس از پرداخت نهایی که مانع از تبخیر سطحی آب در مناطق خشک و بادخیز می‌شود.

4. حفظ حرارت در هوای سرد: پوشش با ورق‌های نایلونی همراه با عایق‌های پشم شیشه یا برزنت برای جلوگیری از یخ‌زدگی آب آزاد بتن در دماهای زیر ۵ درجه سانتی‌گراد.

5. تعیین حداقل زمان مجاز قالب‌برداری: قالب‌برداری زودهنگام باعث ایجاد خیز بلندمدت ناشی از خزش و افت و بروز ترک‌های کششی زودرس می‌گردد.

جدول حداقل زمان برداشتن پایه‌ها و قالب‌ها برای دال‌ها بر اساس ویرایش پنجم مبحث نهم مقررات ملی ساختمان

س: بازرسی کنترل کیفی

برای صحه‌گذاری بر عملکرد سقف پس از قالب‌برداری، فرآیندهای کنترل کیفی زیر به اجرا گذاشته می‌شود:

1. تست چکش اشمیت (ASTM C805): ارزیابی سریع و غیرمخرب سختی سطحی بتن و یکنواختی کیفی در نقاط مختلف دال.

2. مغزه‌گیری یا تست کُرگیری (Core Test – ASTM C42): در صورتی که نتایج نمونه‌های استوانه‌ای آزمایشگاهی پایین‌تر از حداقل مجاز باشد، استوانه‌های استاندارد توسط مته الماسه از بتن سخت‌شده سقف بریده شده و جهت سنجش مقاومت فشاری واقعی سازه خرد می‌شوند.

3. تست بارگذاری درجا (Static Load Testing): در دال‌های خاص و دهانه‌های عریض با اعمال بارهای آب یا وزنه‌های معین روی سقف به مدت ۲۴ ساعت، خیز الاستیک و نشست ماندگار طبق آیین‌نامه پایش می‌شود.

اجرای سقف دال بتنی

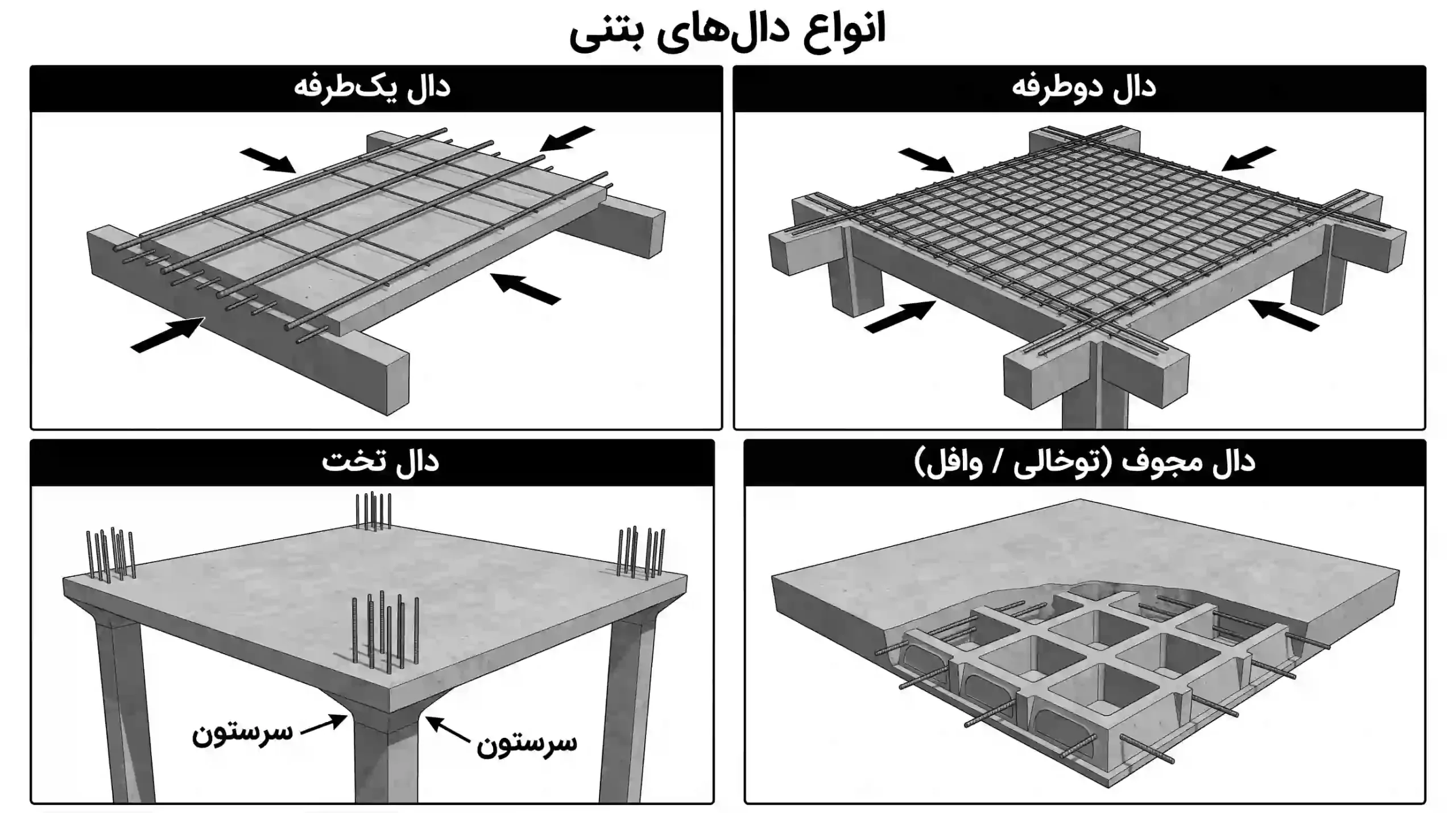

انواع دال بتنی – راهنمای جامع کارگاهی

انتخاب نوع دال بتنی متناسب با کاربری سازه، فاصله ستون‌ها (دهانه) و ملاحظات اقتصادی صورت می‌گیرد. این سقف‌ها از نظر نحوه انتقال بار و شکل هندسی به دسته‌های زیر تقسیم می‌شوند.

الف: دال یک‌طرفه در برابر دال دوطرفه

نحوه هدایت بار به تکیه‌گاه‌ها، اولین معیار دسته‌بندی رفتار دال است:

1. دال یک‌طرفه (One-Way Slab): در دال‌هایی که نسبت دهانه بزرگ به دهانه کوچک بزرگ‌تر از ۲ باشد، یا دال فقط روی دو لبه موازی متکی باشد، خمش عمدتاً در یک جهت (دهانه کوتاه‌تر) اتفاق می‌افتد. میلگردهای اصلی در راستای کوتاه‌تر چیده شده و در جهت متعامد صرفاً از میلگردهای حرارتی و جمع‌شدگی استفاده می‌شود.

2. دال دوطرفه (Two-Way Slab): هنگامی که نسبت طول به عرض دهانه کمتر یا مساوی ۲ باشد و دال در چهار طرف روی تیرها یا دیوارها تکیه‌گاه داشته باشد، خمش در هر دو جهت رخ می‌دهد. شبکه آرماتور در هر دو جهت به عنوان آرماتور محاسباتی و اصلی قرار می‌گیرد که باعث توزیع یکنواخت‌تر تنش و عملکرد مطلوب‌تر در دهانه‌های مربعی و مستطیلی متوازن می‌شود.

ب: دال تخت و دال مجوف؛ مقایسه سیستم‌های نوین

برای حذف تیرهای آویز، کاهش ارتفاع تمام‌شده طبقات یا پوشش دهانه‌های بلند، از روش‌های سازه‌ای بهینه‌تر استفاده می‌شود:

1. دال تخت (Flat Slab): دالی بدون تیرهای میانی که مستقیماً روی ستون‌ها تکیه دارد. این سیستم هزینه نازک‌کاری و قالب‌بندی را کاهش می‌دهد اما مستعد برش پانچ (سوراخ‌کننده) در اطراف ستون‌ها است که با استفاده از کتیبه (Drop Panel)، سرستون (Column Capital) یا آرماتورهای برشی کنترل می‌شود.

2. دال مجوف مشبک یا وافل (Waffle Slab): با استفاده از قالب‌های غیرماندگار، بخش‌های بتن تحت کشش در زیر تار خنثی حذف شده و شبکه‌ای از تیرچه‌های متعامد تی‌شکل پدید می‌آید. این طرح وزن مرده را به شکل چشمگیری کم کرده و امکان پوشش دهانه‌های تا ۱۶ متر را فراهم می‌سازد.

3. دال‌های توخالی با قالب ماندگار (یوبوت و کوبیاکس): در این دال‌ها از بلوک‌های پلی‌پروپیلنی مکعبی (U-Boot) یا کروی (Cobiax) در ضخامت میانی دال استفاده می‌شود. وزن مرده سقف تا ۳۵ درصد کاهش یافته، نیاز به ستون‌گذاری پرتعداد رفع شده و خاصیت عایق حرارتی و صوتی سازه ارتقا می‌یابد.

4. دال پیش‌تنیده و پس‌کشیده (Post-Tensioned Slab): استفاده از کابل‌های فولادی پرمقاومت درون غلاف‌ها و کشیدن آن‌ها پس از بتن‌ریزی، تنش‌های کششی ناشی از بارهای بهره‌برداری را خنثی کرده و نازک‌ترین ضخامت دال با پوشش دهانه‌های بالاتر از ۲۰ متر را میسر می‌کند.

هزینه‌های اجرای سقف دال بتنی در پاییز ۱۴۰۵

هزینه احداث سقف دال بتنی وابسته به متغیرهایی شامل قیمت روز شمش فولاد و میلگرد، نرخ سیمان تیپ ۲، هزینه چوب و آهن‌آلات قالب‌بندی، ارتفاع طبقات و پیچیدگی نقشه است. جدول زیر با در نظر گرفتن شاخص‌های تورمی و برآوردهای مصالح و دستمزد در پاییز سال ۱۴۰۵ تدوین شده است:

نکته: قیمت‌ها حدودی بوده و متناسب با متراژ کل پروژه، سختی تراز دسترسی و شرایط تأمین در استان‌های مختلف نوسان دارند.

خط قرمزهای اجرای سقف دال – اشتباهاتی که سازه را به مرز بحران می‌برند

بررسی عیوب متداول در پروژه‌های بتنی و راهکارهای حل مهندسی آن‌ها مانع از ایجاد خسارات مالی و جانی می‌شود:

الف: ترک‌های ناشی از جمع‌شدگی خمیری (Plastic Shrinkage)

در اثر وزش باد و رطوبت پایین محیط، نرخ تبخیر آب از سطح بتن از نرخ مهاجرت آب آزاد به سطح بیشتر می‌شود.

• راهکار: افزودن الیاف پلی‌پروپیلن (PP) به طرح مخلوط بتن، استفاده از بادشکن، آغاز کیورینگ آب‌پاش غباری بلافاصله پس از شمشه کشیدن.

ب: خیز بلندمدت و افتادگی سقف در وسط دهانه

ناشی از قالب‌برداری پیش‌رس، بارگذاری بیش از حد در سنین اولیه، یا کمبود ضخامت محاسباتی دال.

• راهکار: اعمال خیز منفی در قالب‌بندی به میزان $L/300$ تا $L/500$ دهانه، نگهداری اصولی شمع‌های اطمینان حداقل تا ۲۸ روز پس از بتن‌ریزی.

ج: پدیده کرمو شدن (لانه‌زنبوری) بتن

تراکم بالای آرماتورها، استفاده از بتن با اسلامپ نامناسب یا دانه‌بندی درشت، و ویبره ناقص مانع از عبور ملات سیمان دور میلگردها می‌شود.

• راهکار: تنظیم حداکثر اندازه اسمی سنگدانه به یک‌پنجم کوچک‌ترین بعد قالب و سه‌چهارم حداقل فاصله آزاد بین میلگردها، استفاده از فوق‌روان‌کننده‌های پایه پلی‌کربوکسیلات اتر (PCE) به جای افزودن آب.

سوالات متداول

1. حداقل ضخامت دال بتنی چقدر است؟

حداقل ضخامت دال بتنی به عوامل مختلفی از جمله دهانه دال، نوع بارگذاری و نوع دال (یک‌طرفه یا دوطرفه) بستگی دارد. بر اساس مبحث 9 مقررات ملی ساختمان ایران، برای دال‌های یک‌طرفه معمولاً حداقل 10 سانتی‌متر و برای دال‌های دوطرفه حداقل 12.5 سانتی‌متر در نظر گرفته می‌شود. اما این اعداد می‌توانند بر اساس محاسبات مهندس سازه و شرایط خاص پروژه تغییر کنند.

2. تفاوت دال تخت و دال مجوف چیست؟

دال تخت مستقیماً روی ستون‌ها قرار می‌گیرد و فاقد تیر است، در حالی که دال مجوف دارای فضاهای خالی (حفره) در ضخامت خود است که با استفاده از قالب‌های خاص (مانند کوبیاکس یا یوبوت) ایجاد می‌شوند. دال‌های مجوف معمولاً سبک‌تر هستند و امکان پوشش دهانه‌های بزرگتر را فراهم می‌کنند، اما اجرای آن‌ها پیچیده‌تر و گران‌تر است.

3. چه زمانی می‌توان قالب‌های دال را باز کرد؟

زمان قالب‌برداری به مقاومت بتن و نوع دال بستگی دارد. به طور کلی، قالب‌های کناری را می‌توان پس از 24 تا 48 ساعت باز کرد، اما قالب‌های زیرین دال و شمع‌های نگهدارنده، بسته به دهانه و ضخامت دال، معمولاً بین 7 تا 28 روز یا بیشتر، پس از رسیدن بتن به مقاومت کافی (حدود 70 تا 85 درصد مقاومت 28 روزه) برداشته می‌شوند. همواره تأیید مهندس ناظر الزامی است.

4. آیا می‌توان دال بتنی را در هوای سرد اجرا کرد؟

بله، فیلم اجرای سقف دال بتنی در هوای سرد نشان می‌دهد که این کار امکان‌پذیر است، اما نیازمند تمهیدات ویژه‌ای مانند استفاده از افزودنی‌های ضدیخ، گرم کردن مصالح، و محافظت از بتن تازه در برابر یخ‌زدگی با پوشش‌های عایق و وسایل گرمایشی است تا فرآیند هیدراسیون به درستی انجام شود و بتن به مقاومت مطلوب برسد.

5. هزینه اجرای هر متر مربع دال بتنی چقدر است؟

همانطور که در بخش «برآورد هزینه اجرای سقف دال بتنی» توضیح داده شد، هزینه اجرای هر متر مربع دال بتنی به عوامل متعددی بستگی دارد. برای سال 1405 این هزینه برای دال‌های معمولی می‌تواند در بازه 2,500,000 تا 3,500,000 تومان و برای دال‌های مجوف بین 3,000,000 تا 4,500,000 تومان متغیر باشد. این ارقام صرفاً تخمینی بوده و برای برآورد دقیق باید استعلام قیمت از پیمانکاران محلی گرفته شود.

6. چه عواملی بر عمر مفید سقف دال بتنی تأثیر می‌گذارند؟

عمر مفید سقف دال بتنی تحت تأثیر کیفیت مصالح و اجرا، شرایط محیطی (مانند رطوبت و عوامل خورنده)، میزان بارگذاری و رعایت اصول نگهداری و تعمیرات دوره‌ای قرار دارد. با رعایت تمامی این موارد، یک دال بتنی می‌تواند عمر مفیدی بین 50 تا 100 سال داشته باشد.

نتیجه گیری

اجرای سقف دال بتنی، فرآیندی پیچیده اما در عین حال بسیار ارزشمند در صنعت ساختمان است که با رعایت دقیق اصول مهندسی و نظارت مستمر، به ساخت سازه‌هایی ایمن، مقاوم و با دوام می‌انجامد. از لحظه طراحی و انتخاب نوع دال گرفته تا قالب‌بندی دقیق، آرماتوربندی حساس، بتن‌ریزی با کیفیت و عمل‌آوری صحیح، هر مرحله نقشی حیاتی در موفقیت پروژه ایفا می‌کند. اهمیت هماهنگی بین تیم‌های طراحی و اجرا، استفاده از مصالح استاندارد و رعایت نکات ایمنی را نباید دست کم گرفت. دال سقف به عنوان یکی از اجزای اصلی سازه، نیازمند توجه و تخصص بالایی است.

با پیشرفت تکنولوژی، شاهد ظهور فناوری‌های نوین و مصالح پیشرفته‌تری در اجرای دال بتنی هستیم. سیستم‌هایی مانند دال‌های پیش‌تنیده، بتن‌های خودتراکم (SCC)، و استفاده از افزودنی‌های نوین، نویدبخش آینده‌ای روشن‌تر برای این صنعت هستند. همچنین، رویکردهای نوین در اجرای سقف دال بتنی در اسکلت فلزی و سقف دال بتنی در اسکلت فلزی، به بهینه‌سازی بیشتر و کاهش زمان و هزینه ساخت کمک می‌کنند. این تحولات نه تنها به افزایش سرعت و کیفیت اجرا کمک می‌کنند، بلکه امکان طراحی سازه‌های بلندتر، سبک‌تر و با دهانه‌های وسیع‌تر را فراهم می‌آورند. در نهایت، آموزش مستمر، به‌روزرسانی دانش فنی و پایبندی به اصول اخلاقی و مهندسی، کلید موفقیت در این عرصه خواهد بود.
